Hawkeye 9060-4GP2GS 是一款高性能的管理型4埠10/100/1000 GbE PoE++（IEEE 802.3 bt）、2埠GbE SFP 和2個數位輸入的交換器，主要設計用於現代智能系統中高能耗的IP監控和監測應用。它提供60/90瓦的電力，並在系統重啟期間持續供電。該設備通過數位輸入收集實時環境數據。RJ45型控制埠允許在網路出現問題時進行外部網路故障排除。USB 設計用於保存配置文件、系統日誌文件和升級韌體，從而減少網路停機時間和運營成本。SFP提供長距離、無噪音的光纖傳輸。它在所有埠上提供自動協商功能，並支援Modbus TCP，以便在工業乙太網應用中輕鬆整合設備。
為了防範系統入侵和來自廣泛公共連接的多種威脅，該設備遵循網路安全標準來保護脆弱的網路。其寬範圍操作溫度（-40℃至75℃ / -40°F至167°F）適用於大多數室內和室外智能城市及建築應用。接地設計限制了由電磁干擾（EMI）引起的噪音影響，並且重置按鈕在配置後出現問題時可恢復設備到出廠默認設置。
收集智慧互動系統的數據
該設備的數位輸入用於從環境中收集數據並控制智慧應用系統以提醒市民。從感測器收集的數據推動應用程序，例如街道上的污染控制、如熱監測系統的流行病控制應用程序，以及連接城市的智慧照明柱。
高功率需求應用和智慧建築系統
符合Type 3和Type 4 PoE（IEEE 802.3 bt）標準的這款交換器提供總功率預算為360W，在其現有版本中為240W，適用於高功率需求的應用。PoE++ 60W設計用於戶外安全和交通監控應用，例如270°圓頂型監控攝影機；PoE++ 90W設計用於家庭照明、寬頻和安全應用。該交換器允許PDs在連接後即時與設備互動，實現“即插即用”。
不中斷的電力供應
高功率需求的智慧應用需要不中斷的電力，以免影響PD的性能——因此，整合加熱系統的戶外攝影機應該繼續運行以避免在寒冷中凍結，照明燈應保持點亮以保持生產力。PD特徵包括持續型PoE和快速型PoE；啟用時，保證即使交換器需要重新啟動也能持續供電。
從控制室管理遠程PDs
交換器管理界面使用PD控制功能，如PD存活檢查和PoE調度，以從中央位置控制遠程設備。
防範網路攻擊
通過為交換器設置登錄密碼，僅允許授權用戶訪問和配置設備。為了提高安全性，該設備遵循網路安全標準，使用安全協議如TACACS+（終端訪問控制系統加）、RADIUS（遠程身份驗證撥號用戶服務）和RMON（遠程網路監控），以防止網路入侵和數據洩露。
無環且快速恢復
工廠過程對時間非常敏感，需要避免因環路造成的系統突發中斷。該設備配備了環形協議，如RSTP、ERPS和Xpress Ring，提供自動備份路徑以確保無環傳輸，並在活躍鏈接故障時實現亞毫秒級的快速恢復。
網路概覽與智能拓撲圖
為了便於問題查找和故障排除，網絡的鳥瞰圖為OT和IT用戶提供了全面的理解。乙太網交換器使用智能技術發現第三方設備、其介面和網路通訊路徑狀態，並用三色代碼（綠色、琥珀色和紅色）顯示。此外，用戶可以使用自定義圖標和背景圖像設置地圖。
保護硬體監控功能
在工業環境中，光纖傳輸面臨的條件可能會對設備性能產生負面影響。為了保護介面，交換器使用DDMI等功能，監控如溫度、電壓、TX偏置、TX功率和RX功率等數值，以保護光纖傳輸。
抗極端環境
該設備由工業級元件製成，經過內部測試，並由國際市場安全機構如CE、FCC和RoHS認證，適合在苛刻環境條件下可靠運行。強大的抗極端溫度（-40°C至75°C）和干擾能力使該設備在多種機械設備的要求苛刻的工業環境中不易故障
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-FX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1ad
Link Aggregation
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.3bt
4 pairs PoE type 3/type 4
IEEE 802.3az
Energy Efficient Ethernet
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of service, priority protocols
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP

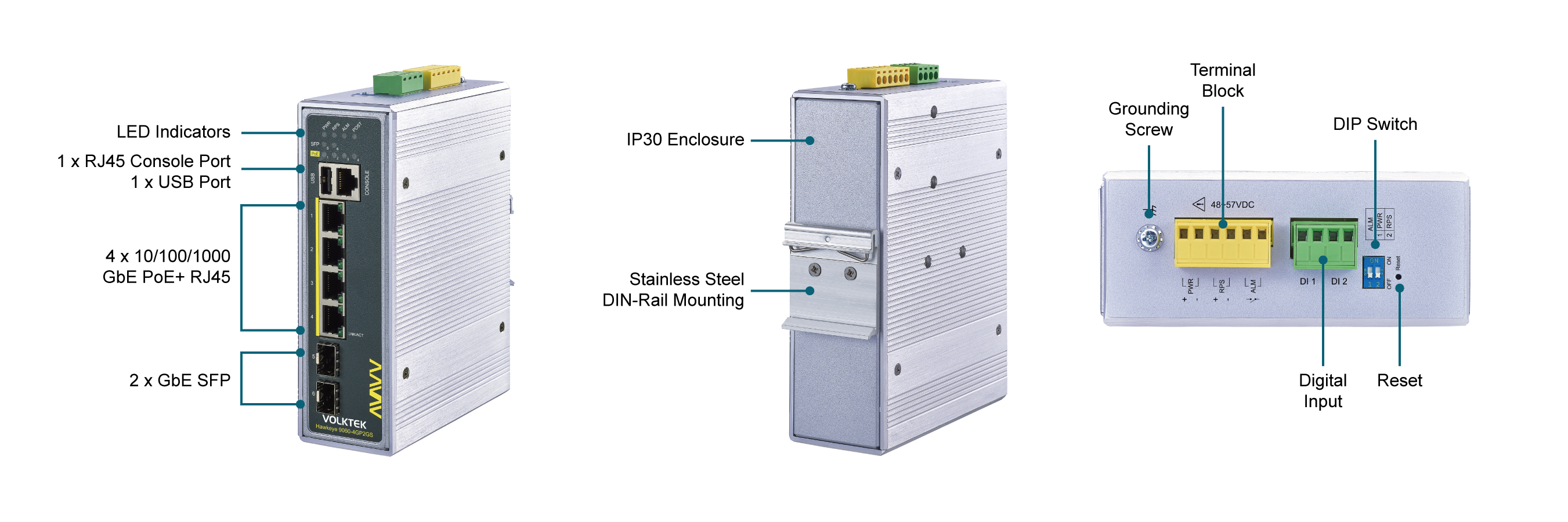

Interface
Ports
4 x 10/100/1000BASE-T (PoE RJ45)
2 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
2 x Digital Inputs
DIP Switch
Power voltage drop alarm setting (PWR & RPS)
LED Panel
PWR, RPS, ALM, POST, SFP, PoE, 1000, LNK/ACT
Green: 802.3bt PoE power is delivered.
Amber: 802.3at/af PoE power is delivered.
Off: No incoming or outgoing PoE power
DI ports
2 x Dry contacts of Digital Input

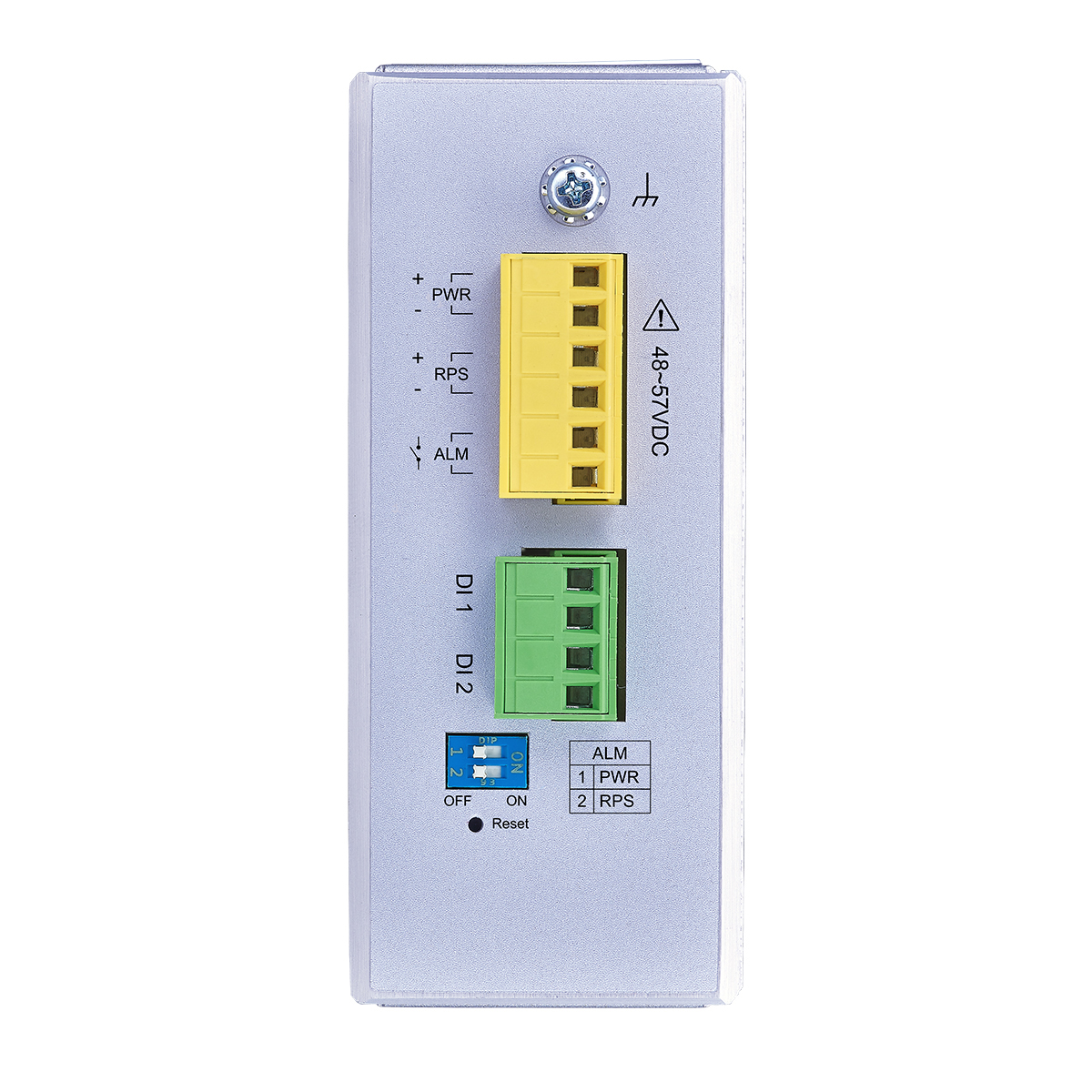

Power
Input Voltage
Primary inputs: 48~57V DC
Redundant inputs: 48~57V DC
Connection
Teminal Block
Power Consumption
System: 20W
PoE Power Budget
Hawkeye 9060-4GP2GS-240W-I: 240 Watt
Hawkeye 9060-4GP2GS-360W-I: 360 Watt
Alarm Relay
One relay output, 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

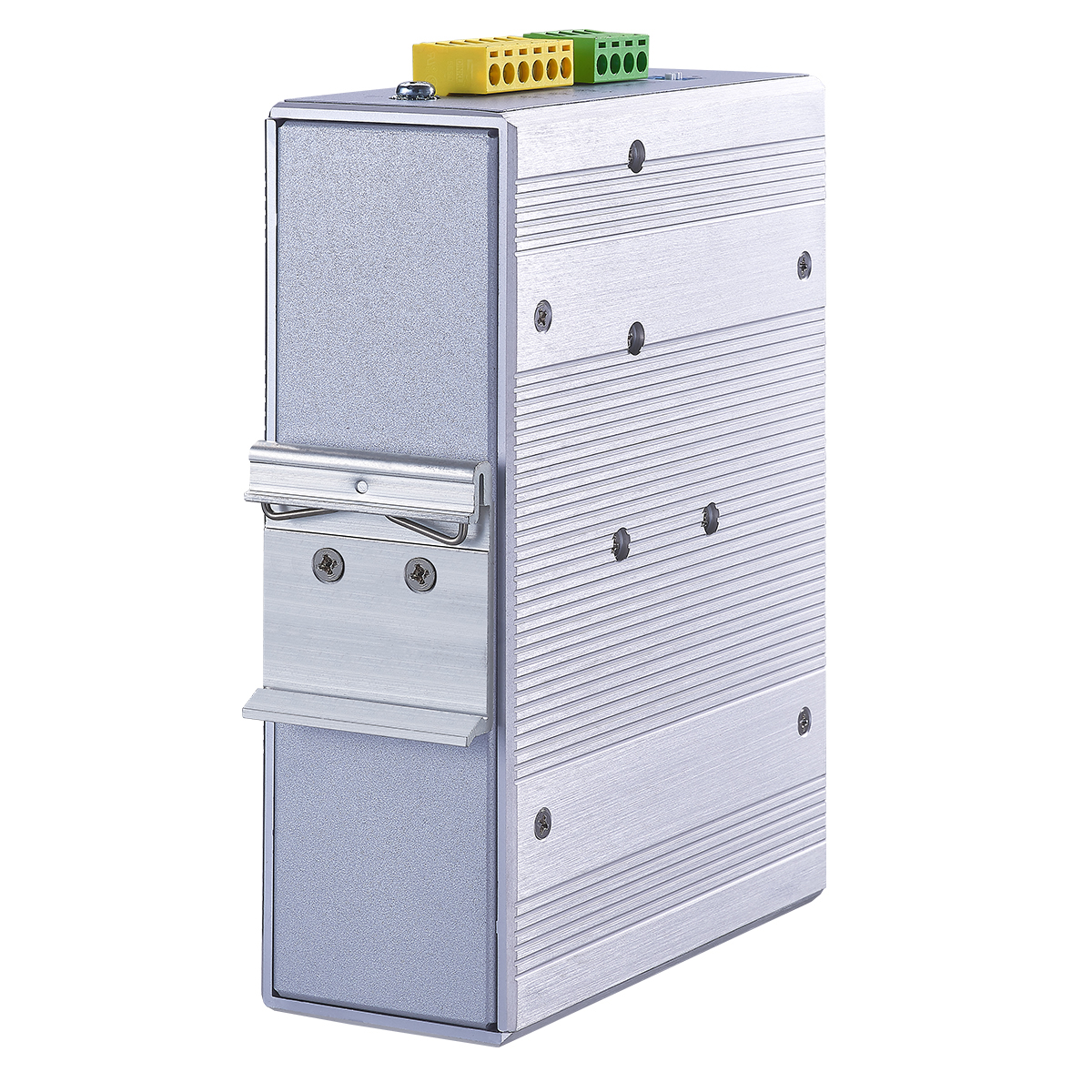

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Operating Humidity
5 to 95% RH (non-condensing)
Weight
970 g (2.14 lb)

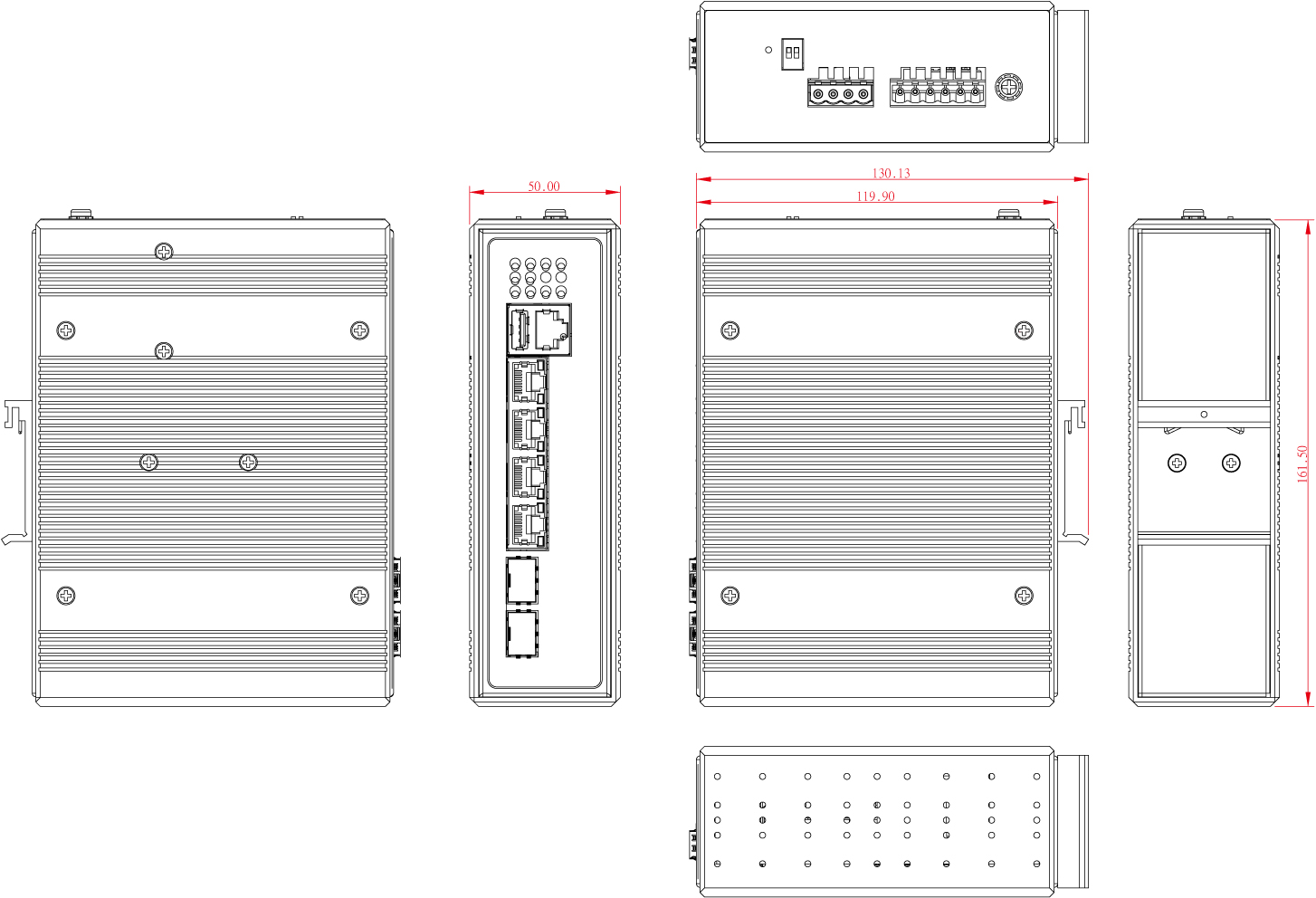

Dimension (WxHxD)
50 x 160 x 110 mm (2.0 x 6.3 x 4.3 in)
Ordering Information
| Model | Description |
|---|---|
| Hawkeye 9060-4GP2GS-240W-I | L2+ Managed 4 x 10/100/1000 PoE++ & 2 x GbE SFP Switch, 240Watt PoE budget |
| Hawkeye 9060-4GP2GS-360W-I | L2+ Managed 4 x 10/100/1000 PoE++ & 2 x GbE SFP Switch, 360Watt PoE budget |
*Specifications subject to change without prior notice.
