IEG-3024-L 是一款工業閘道器，能夠將各種介面和生成設備連接到以太網絡，以降低資本支出 (CaPex) 和運營支出 (OPEX)。其 2 個 10/100 RJ45 上行連接埠可連接至控制中心或其他閘道器，實現環形連接。通過 Modbus RTU 到 TCP，這些最常見的以太網通信數據包可以通過其數位和類比埠實現傳感器與設備之間的雙向通信。
該設備使用 MQTT 協議，通過 4G LTE 帶寬在長距離傳輸加密數據包。設備提供雙 SIM 卡冗餘系統，以保持 LTE 通信始終處於活動狀態。
此閘道器采用工業級元件製成，並封裝在具有高熱導率的 IP30 外殼中，能夠保護設備免受工具和危害的損害。設計以承受振動、衝擊、自由落體、干擾，以及 -40℃ 至 75℃ (-40°F 至 167°F) 的極端溫度，使其適合在極端工業環境中使用。為了確保可靠性，冗餘電源供應和端子塊上的警報繼電器聯絡確保了連續運行，並在電源故障時發出警報。重置按鈕可以將設備恢復到默認出廠設置，以防配置後出現問題。為了確保可靠性，冗餘電源供應和端子塊上的警報繼電器聯絡確保了連續運行，並在電源故障時發出警報。
支持 MQTT 消息協議
支持 MQTT（消息隊列遙測傳輸）協議，用於客戶端和伺服器之間的數據交換。
安全且易於使用的 VPN 連接
IEG-3024 系列能夠建立安全的 VPN（虛擬私人網絡），作為「VPN 客戶端」，可以與「VPN 伺服器」（雲端）建立 VPN 隧道。使用 IEG-3024 系列，您可以通過安全的 VPN 連接立即訪問辦公室資源。
數位輸入和類比輸入

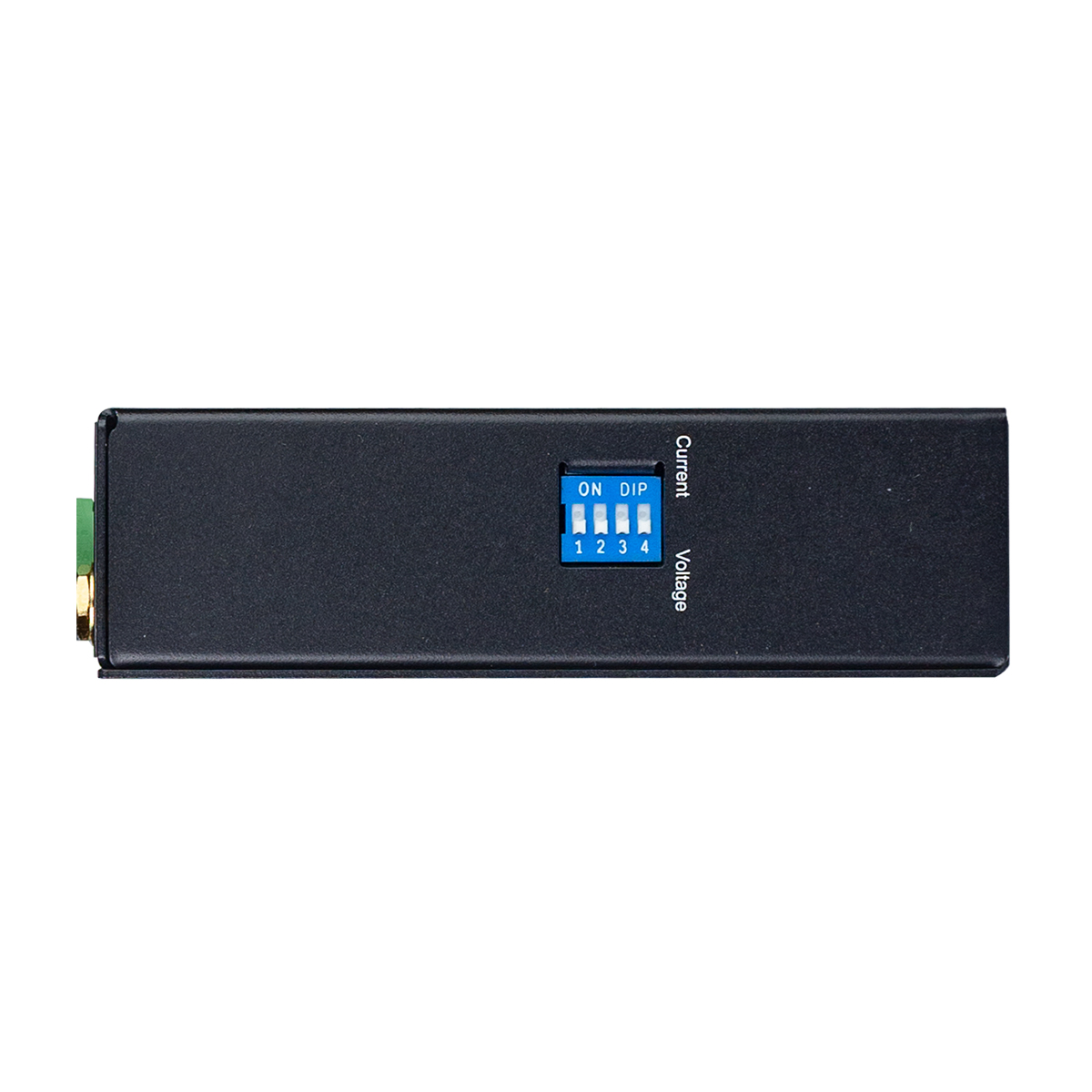

擁有 4 個數位輸入和 4 個類比輸入埠，用於接收類比輸入和數位輸入。類比輸入類型（電壓或電流）可以通過 DIP 開關選擇。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.1AB
LLDP
Interface
Ethernet Interface
2 x LAN 10/100BASE-TX RJ45 ports
Internal Module Interface
1 x Mini PCIe for LTE
Wireless - LTE*
SMA Connectors: 2 x 4dBi
4G LTE: Yes
SIM card number: 2
SIM card type: Micro SIM
Digital Input
4 x pairs, Wet Contact
Voltage level : On (10V~50VDC), Off (4VDC max)
Input Impedance: 10k ohm
Overcurrent Protection: 7mA@70VDC
Alarm Relay output
24VDC, 1A
Analog Input
4 x pairs
Contact Parameters
Voltage : ±5VDC, ±10VDC, 0~5VDC, 0~10VDC
Current: +4 ~ +20 mA
Resolution: 16bit
Analog Input
Accuracy: 0.1% FSR
Sampling rate: 10Hz
Input Impedance: Voltage: 1M ohm
Overvoltage protection ±20 VDC
Grounding Screw
Yes
Reset Button
System reboot:5~10 seconds
Factory default: >10 seconds
Watch Dog
Yes

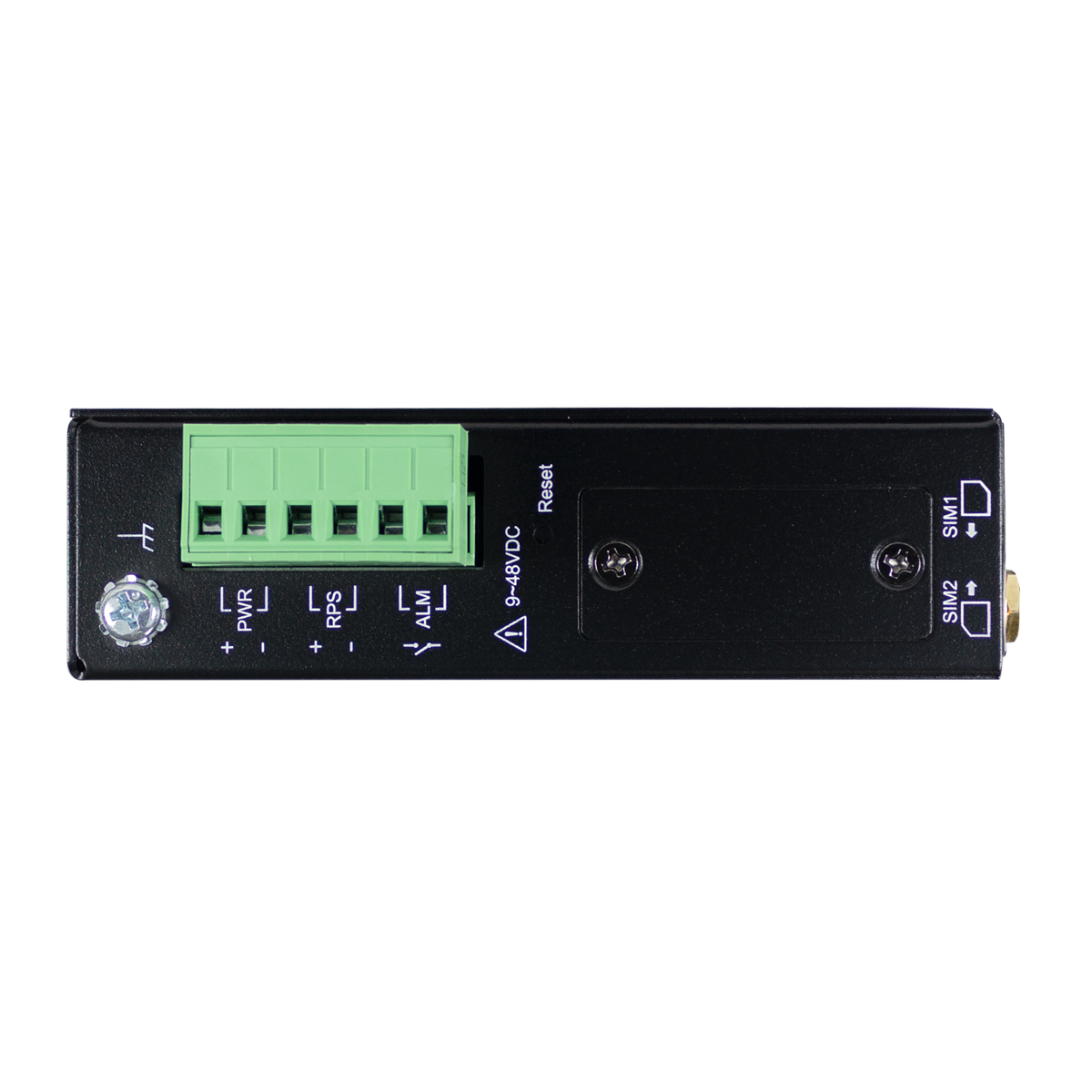

Power
Power
Connector Type: Terminal Block
Input Voltage: 9~48VDC
Dual power Input support
Power Consumpion
System: <6W (without LTE module)
LED Panel
PWR,RPS, ALM, Wireless, 100, LNK/ACT
Mechanical and Environment
Housing
Metal, IP30

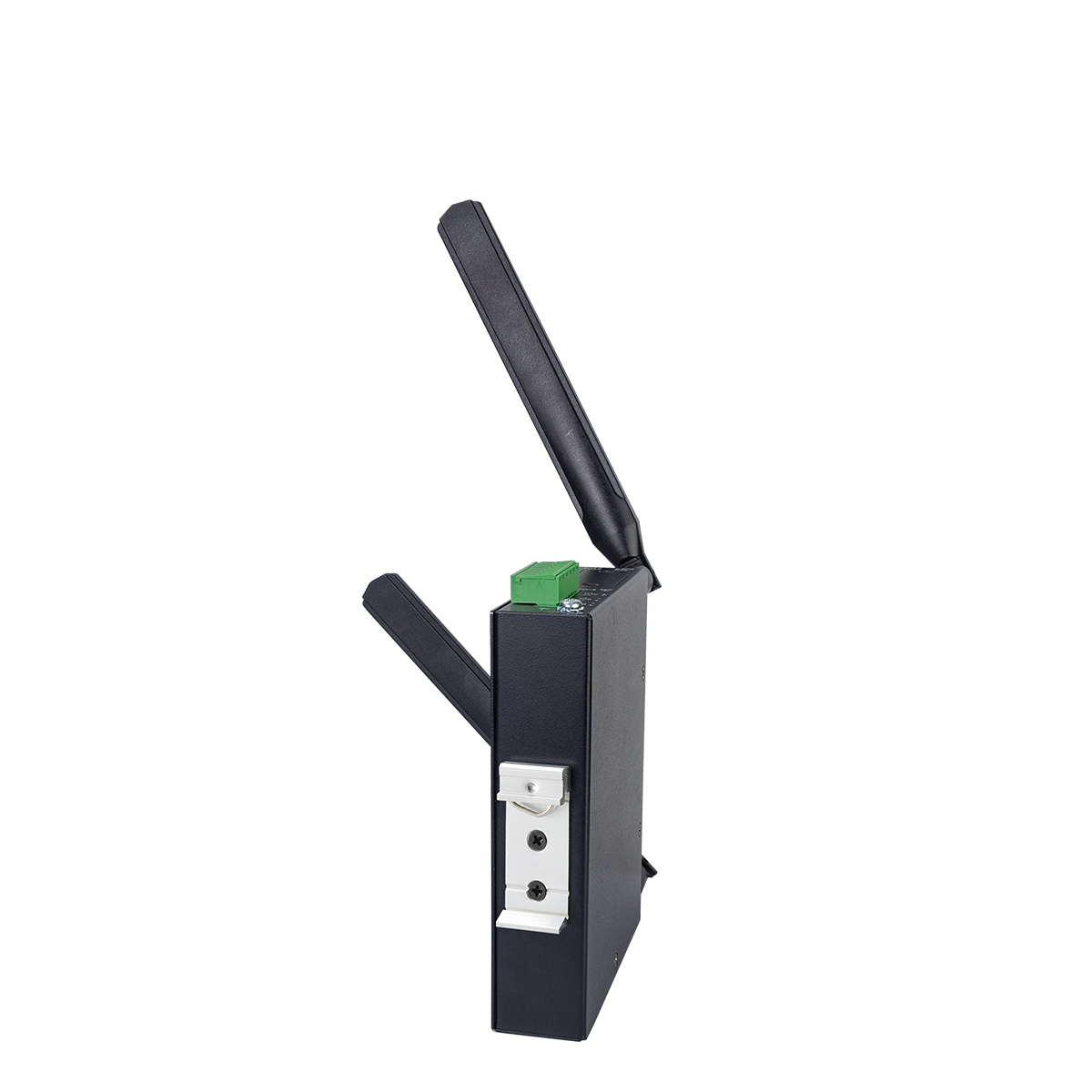

Mounting
DIN Rail
Operating Temperature
-40ºC~75ºC (-40ºF~167ºF)
Storage Temperature
-40ºC~85ºC (-40ºF~185ºF)
Operating Humidity
5~95% RH (non-condensing)
Storage Humidity
5~95% RH (non-condensing)
Weight
515 g (1.14 lb)
(without Antenna)
Dimensions (WxDxH)
31 x 105 x 136mm (1.2 x 4.13 x 5.35 in)
(with AI/DI type)
Ordering Information
| Model | Description |
|---|---|
| IEG-3024-L | Industrial IoT Gateway With 2-port 10/100 RJ45, 4 port DI/4 port AI, LTE PCIe Module not included |
*Specifications subject to change without prior notice.
