*UL 認証による最高動作温度範囲は -40˚C～70˚C (-40°F～158°F) です
IEN-9649-PN は、高性能な産業用スイッチであり、8 × 10/100/1000BASE-T RJ45 ポートと 4 × GbE SFP スロットを備え、PROFINET プロトコルを使用してオートメーション環境におけるコントローラとデバイス間の通信に設計されています。SFP ポートは長距離かつノイズのない光ファイバ伝送を提供し、Fast Ethernet および Gigabit Ethernet の速度に対応します。PLC、HMI、レガシーデバイスなどの産業機器と組み合わせて使用されます。
本スイッチは、重要なデータパケットを優先処理し、通信中のデータ損失を防ぎ、伝送を安定させるための様々な組込み型のトラフィック最適化およびネットワーク性能機能を提供します。また、トポロジーマップにより第三者製デバイスも容易に識別できるため、幅広い互換性を持っています。本装置はサイバーセキュリティ規格に準拠しており、ネットワークを脆弱性から保護し、資産を守ります。
産業グレードのコンポーネントで構築され、高い熱伝導性を持つ IP30 アルミ筐体に収められており、工具や外部の危険からデバイスを保護します。本製品は PROFINET パケットを使用して他のデバイスと通信し、産業要件を満たしています。耐振動、耐衝撃、自由落下、干渉に対応し、-40˚C～75˚C（-40°F～167°F）の温度範囲で動作するため、過酷な産業用途に適しています。さらに、冗長電源と端子台上のアラームリレー接点により、電源障害時でもノンストップ運用を確保し、問題発生時にはアラートを発することで信頼性を担保します。
Accident Proof
事故に強い設計。本製品は、電磁干渉（EMI）、静電気放電（ESD）、サージ電圧、過電圧、過電流、逆極性といった事故時の影響に耐えるように設計されています。
SFP デジタル診断モニタリング
DDM（Digital Diagnostic Monitoring）機能により、SFP のリアルタイムパラメータを監視して効率的に故障を診断します。ユーザーは、自動警告メッセージをEメールおよびリレー出力を通じてリアルタイムで受け取ることができます。
ネットワークセグメンテーションとトラフィック改善
VLAN 機能により、ネットワークを小さな部分に分割し、個別のブロードキャストドメインに整理することで、トラフィックを制御し、ブロードキャストトラフィックを制限し、ブロードキャストストームを軽減します。さらに、スイッチは不要なネットワークトラフィックを排除するために GVRP プロトコルを提供します。
ネットワーク冗長性
Volktek の産業用スイッチは、冗長リングアーキテクチャを採用し、ネットワークの信頼性を高め、ITS、海事、鉱業、製造システムなど、過酷な屋外産業環境におけるセキュアな自動化ネットワークシステムの構築に最適です。 Volktek の Xpress Ring では、Xpress Ring、デュアル Xpress Ring、デュアルホーミングなど、さまざまなリングトポロジーを選択でき、迅速なリカバリー時間（<20ms @ 250台のスイッチ）を実現します。さらに G.8032v2（Ethernet Ring Protection Switching, ERPS）プロトコルにより、複数のリングトポロジーにおける Ethernet トラフィックを保護し、50ms 未満の高速な復旧を可能にします。 また、VLAN 機能によりネットワークを細分化して個別のブロードキャストドメインに整理することで、トラフィックを制御し、ブロードキャストトラフィックを制限、ブロードキャストストームを軽減します。さらにスイッチは GVRP プロトコルを提供し、不要なネットワークトラフィックを排除します。
冗長電源システム
電源の継続供給を保証するために、本スイッチは標準的な産業用端子台を通じて、2つの電源とアラームに同時接続できるよう設計されています。いずれかの電源が停止した場合、スイッチは自動的にもう一方の電源から給電を開始し、同時にアラームが作動して技術者に通知します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication
IEEE 1588v2
PTP
Interface
Ports
8 x 10/100/1000BASE-T RJ45
4 x GbE SFP Slots
1 x RJ45 Console Port
1 x USB Port
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
PWR, RPS, ALM, POST, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 12-48V DC
Redundant inputs: 12-48V DC
Connection
Terminal Block
Power Consumption
System: 18W
Alarm Relay
One relay output, 1 A @ 24V DC
Reverse Polarity Protection
Present
Over Load Protection
Present
Mechanical and Environment
Housing
Aluminum (IP30 Protection)

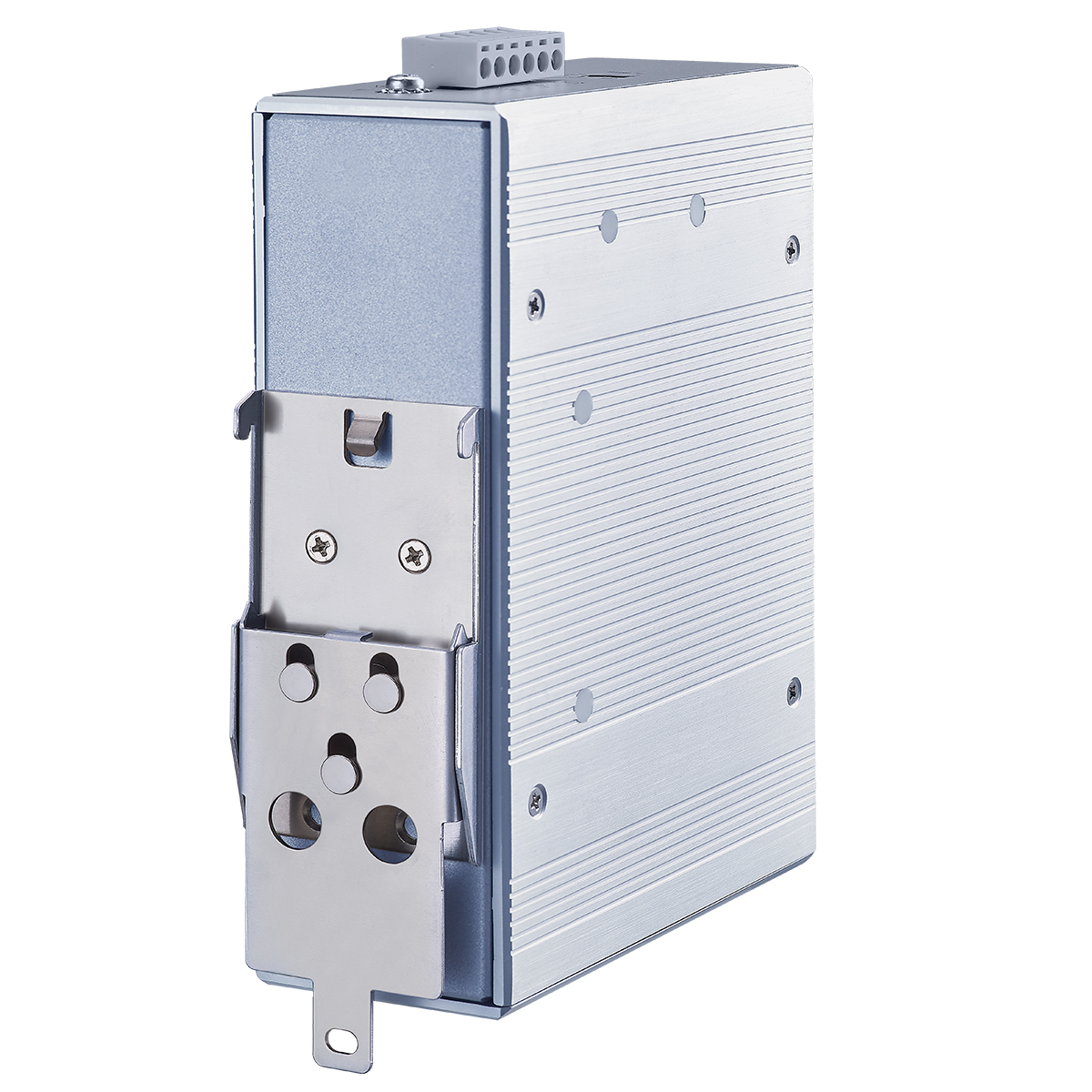

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
-40°C~85°C (-40°F~185°F) Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
1,068g (2.3 lb)
Dimension (W x H x D)
50 x 161.5 x 119.9 mm (1.97 x 6.36 x 4.72 in)
注文情報
| 型式 | 説明 |
|---|---|
| IEN-9648-PN | Managed 8 x 10/100/1000 RJ45 & 2x FX/GbE SFP Industrial Switch, PROFINET Compliance |
*仕様は予告なしに変更される場合があります。
| ファイル名 | 発行日 | ダウンロード |
|---|---|---|
| IEN-9648-PN Datasheet | 2025-09-04 |
|
