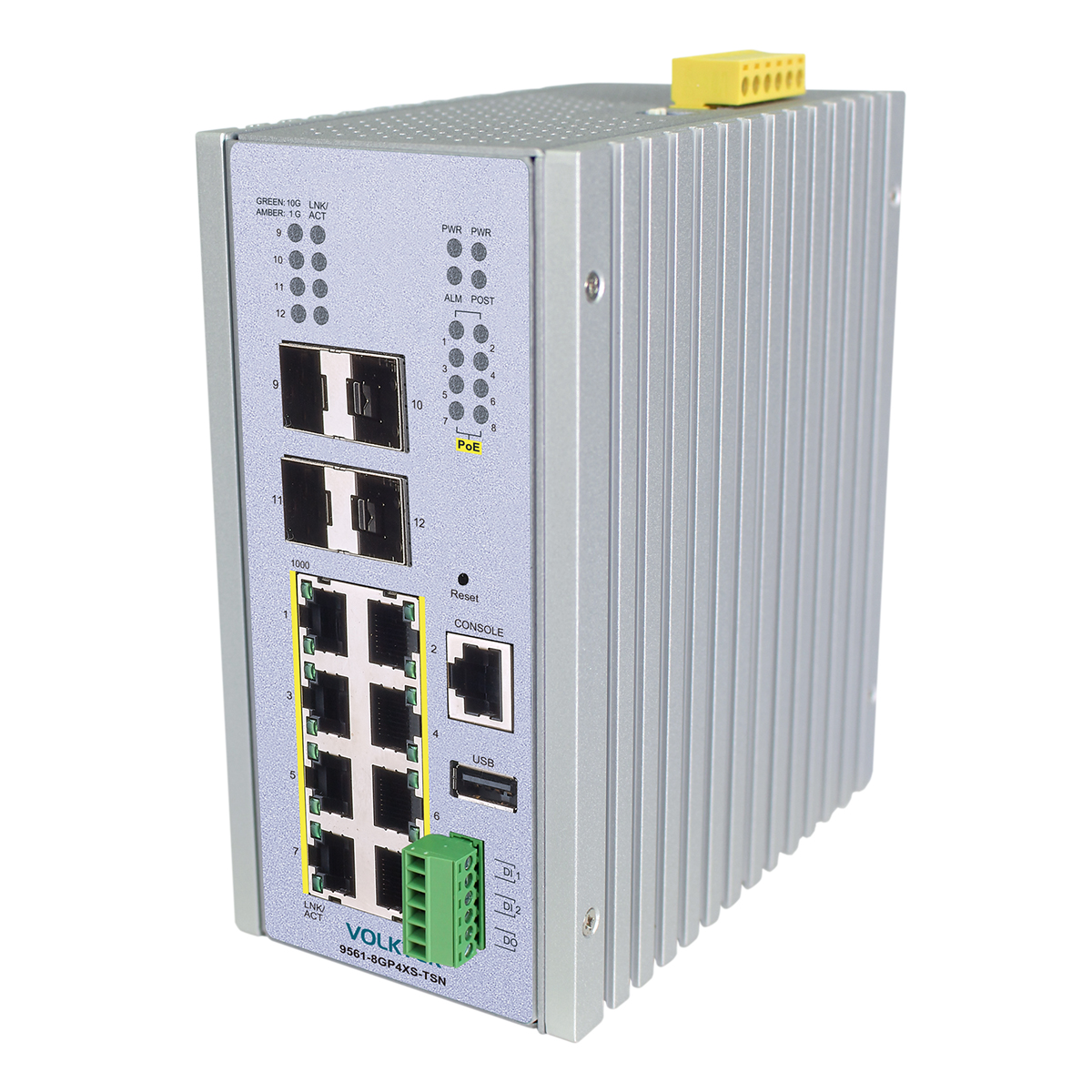

9561-8GP4XS-TSN は、8ポートの 10/100/1000BASE-T btPoE RJ45 インターフェースと、4スロットの FX/GbE/10G SFP+ アップリンクを備えたマネージド型産業用 TSN スイッチです。また、コンソール用 RJ45 ポートと、ファームウェアのアップグレードや設定メンテナンス用の USB ポートを各1基搭載しています。本製品は、過酷な産業環境向けに設計されており、高い耐振動・耐衝撃性に加え、-40℃から70℃ の広範な動作温度に対応しています。
PoE 機能面では、1ポートあたり最大 90W の電力を供給できる btPoE (IEEE 802.3bt) をサポートしています。これにより、ハイエンドの IP カメラや無線アクセスポイントなど、消費電力の大きいデバイスを外部電源なしで稼働させることが可能です。また、ポートごとの電力モニタリング、優先順位設定、スケジューリングなどの PoE 管理機能を備えており、電力供給の最適化と効率化を実現します。
さらに、IEEE 1588 や 802.1AS-Rev などの精密時刻同期プロトコルをサポートしており、同期化が必要なアプリケーションに最適です。G.8032 やフル TSN への対応、および TSN ドメイン保護機能 により、ネットワークの信頼性とセキュリティをより一層強化しています。
高精度な時刻同期と TSN サポート
本製品は、IEEE 802.1Qci、802.1Qav、802.1Qbv、802.1Qbu、802.1BR、IEEE 802.1CB、802.1AS-2020 gPTP、および IEEE 1588v2 を含む TSN (Time-Sensitive Networking) プロトコルに完全準拠しています。これにより、確定的（デターミニスティック）なデータ伝送、精密な時刻同期、および堅牢なトラフィックシェーピングを実現し、オートメーションや制御システムの高度なニーズに応えます。
高度な冗長性と信頼性
G.8032、IEC-62439-2 MRP、HSR、PRP などのイーサネットリング保護プロトコルを実装しています。ネットワークの継続的な稼働を保証し、万が一の障害発生時にも**高速なリカバリ（復旧）**を可能にします。
包括的なネットワークセキュリティ
IEEE 802.1X ポートベース認証、TACACS+、ACL、DHCP スヌーピング、ARP インスペクション、BPDU ガード、ルートガード、IP ソースガード、および MAC アンチスプーフィングを搭載。不正アクセスを防止し、ネットワークの完全性を強固に保護します。
高度なトラフィック制御と QoS
VLAN (IEEE 802.1Q)、QinQ、IGMP スヌーピング/フィルタリング、MVLAN、QoS、ストーム制御、レート制限、ループ検知、ポートアイソレーション、SPAN/RSPAN/VSPAN、および VLAN 間ルーティングをサポート。きめ細やかな帯域幅制御により、マルチメディアやデータのスムーズな伝送を実現します。
省電力とスマート PoE 管理
IEEE 802.3af/at/bt 規格に準拠し、総電力バジェットは最大 360W、1ポートあたり最大 90W の給電に対応しています。1本のケーブルでデータ通信と電力供給を同時に行い、電力クラスの自動検知、給電優先順位設定、電力バジェット制御などの管理機能により、電力配分の最適化と消費電力の削減を促進します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBASE-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
Power over Ethernet (PoE)
IEEE 802.3at
Power over Ethernet Plus (PoE+)
IEEE 802.3bt
4-Pair PoE Type 3 / Type 4 (PoE++)
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Network Access Control
IEEE 1588v2
PTP
IEEE 802.3ah
EFM
IEEE 802.3ag
CFM
ITU-TY.1731 Ethernet
OAM
IEEE 802.1AS
gPTP
IEEE 802.1Qci
PSFP
IEEE 802.1Qav
CBS
IEEE 802.1Qbv
TAS
IEEE 802.1Qbu
FP
IEEE 802.1br
BPE
IEEE 802.1CB
FRER
Interface
Ports
8 x 10/100/1000 btPoE Ports
4 x FX/GbE/10G SFP+ Slots
1 x RS232 Console Port
1 x USB Port
2 x pairs Dry Contact Digital Inputs (DI)
1 x Alarm Relay Digital output (DO)
LED Panel
PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE

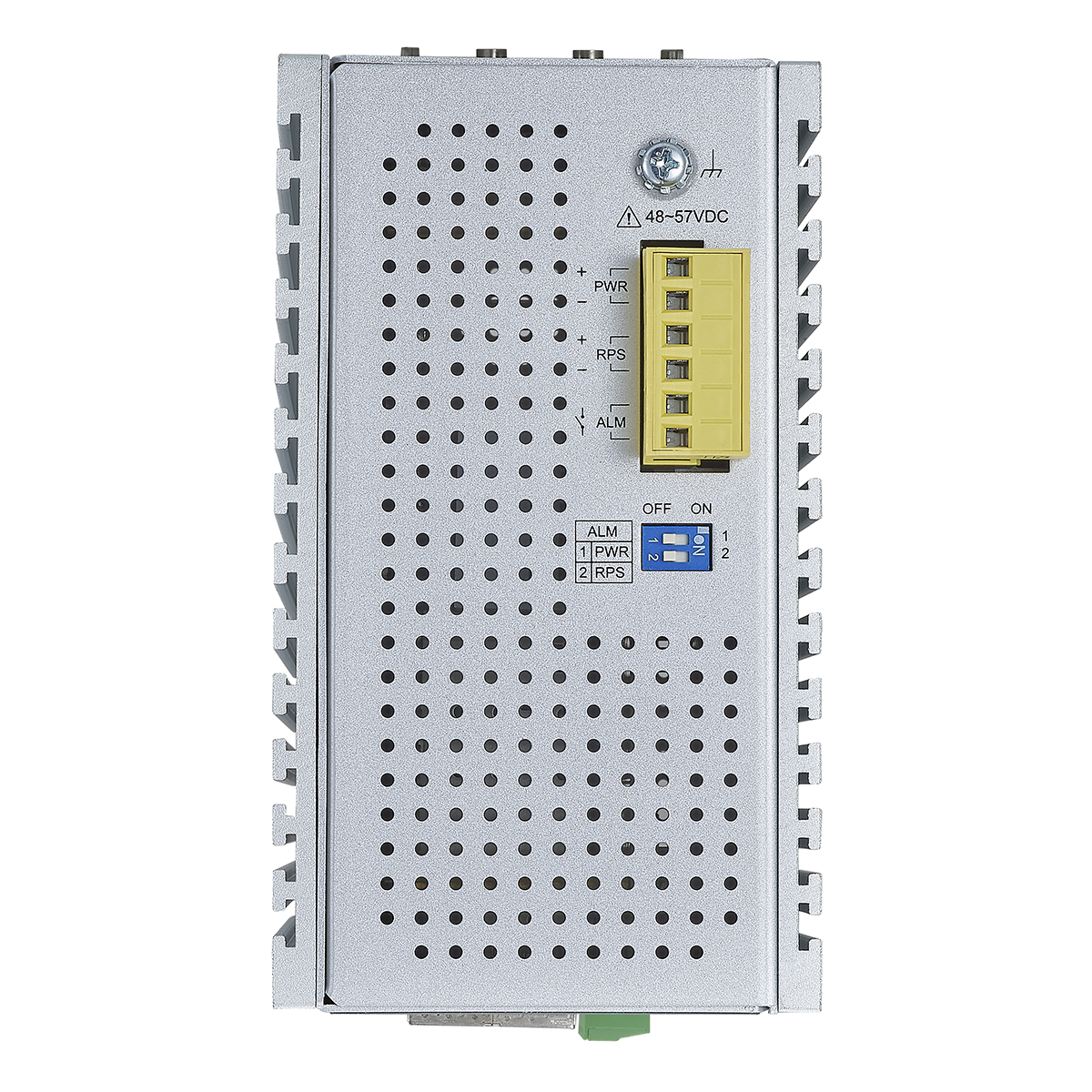

Power
Input Voltage
Primary inputs: 48~57VDC
Redundant Inputs: 48~57VDC
Power Consumption
System: TBD
PoE Power Budget: 360W
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Operating Temperature
-40˚C~70˚C (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
TBD
Dimension (WxHxD)
80 x 160 x 140.3 mm (3.15 x 6.30 x 5.52 in)
注文情報
| 型式 | 説明 |
|---|---|
| 9561-8GP4XS-TSN | Layer 3 Managed 8 x 10/100/1000 btPoE RJ45& 4 x FX/GbE/10G SFP+ Industrial TSN Switch |
*仕様は予告なしに変更される場合があります。
| ファイル名 | 発行日 | ダウンロード |
|---|---|---|
| 9561-8GP4XS-TSN Datasheet | 2026-04-01 |
|
