製品特徴

柔軟なポート構成と簡単設定：4ポートの10BASE-T1L SPoEポートと2ポートの10/100BASE-TX RJ45ポートを搭載。DIPスイッチによりAutoモードやMaster/Slaveモードを簡単に切り替えられます。
長距離SPE通信：IEEE 802.3cg準拠のSingle Pair Ethernetにより、既存のフィールドバス配線を利用して最長1,000mまで10Mbpsの通信を実現し、配線コストの削減に貢献します。
シームレスなネットワーク統合：標準的なCAT5/6ケーブルを使用して既存の産業用ネットワークと容易に接続でき、スムーズなデータ統合を実現します。
コンパクト且つ視認性に優れた設計：放熱性に優れたIP40対応メタル筐体を採用し、省スペース設計と高い耐久性を両立。LEDインジケーターにより運用状態を一目で確認できます。
動作温度範囲： -40°C~70°C (-40°F~158°F)

問い合わせる Compare

製品概要機能仕様ダウンロード

製品概要

IEEE 802.3cg Single Pair Ethernet（SPE）規格は、産業制御ネットワーク向けに単一ツイストペアケーブル上でのイーサネット通信を定義する規格です。既存のフィールドバスケーブルを利用し、最長1,000mまで10Mbpsのイーサネット通信を実現でき、標準的な100BASE-TXを大きく上回る伝送距離を提供します。

本スイッチは、Single-pair Power over Ethernet（SPoE）技術を搭載しています。電力クラス10～12では24V給電、電力クラス13～14では55V給電に対応し、接続機器へデータ通信と電力供給を同時に提供します。

既存のフィールドバス配線を活用してイーサネット通信と給電を1本のケーブルで実現することで、配線の簡素化とコスト削減を可能にします。また、追加配線なしで低速通信と給電を必要とするセンサー、アクチュエーター、自動化機器への産業用イーサネットの適用範囲を拡大します。さらに、標準CAT5/6ケーブルを介して既存イーサネットネットワークと相互接続しながら、産業オートメーションシステムのイーサネット統合を実現します。

機能

SPoE対応SPEスイッチは、イーサネットデータ通信と柔軟な電力供給を同時に提供し、産業機器、スマートビルディング、交通インフラ、IoT機器、エッジコンピューティング機器など幅広い用途に対応します。データと電力を1本のケーブルで伝送することで、配線の簡素化、コスト削減、及びシステム構築の柔軟性向上を実現します。アプリケーション：

ファクトリーオートメーション
温度・湿度・圧力・流量センサー、アクチュエーター、流量計、圧力トランスミッター、小型モーター、リモートI/Oモジュールなど、多様なフィールド機器を対応します。

スマートビルディング
LED照明ドライバー、調光コントローラー、人感センサー、ドア接点、カードリーダー、電気錠、アクセス制御パネル、IPカメラやPTZカメラなどの監視機器への接続と給電を実現します。

交通インフラ
信号機、路側センサー、環境監視装置、交通制御装置、小型情報表示装置、デジタルサイネージなどを単一ケーブルで接続できます。

IoT・エッジデバイス
環境モニター、アセットトラッカー、エッジゲートウェイ、ローカルデータ処理ノード、HVACコントローラー、セキュリティセンサーなど、幅広いIoT・エッジ機器に対応します。

産業制御ネットワーク
PROFINETやEtherNet/IPなどの標準産業プロトコルと統合し、分散配置されたセンサー、アクチュエーター、リモートI/Oモジュールへのデータ通信と電力供給を同時に実現します。

仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3cg

10BASE-T1L (Compliant)

IEEE 802.3u

100BASE-TX

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

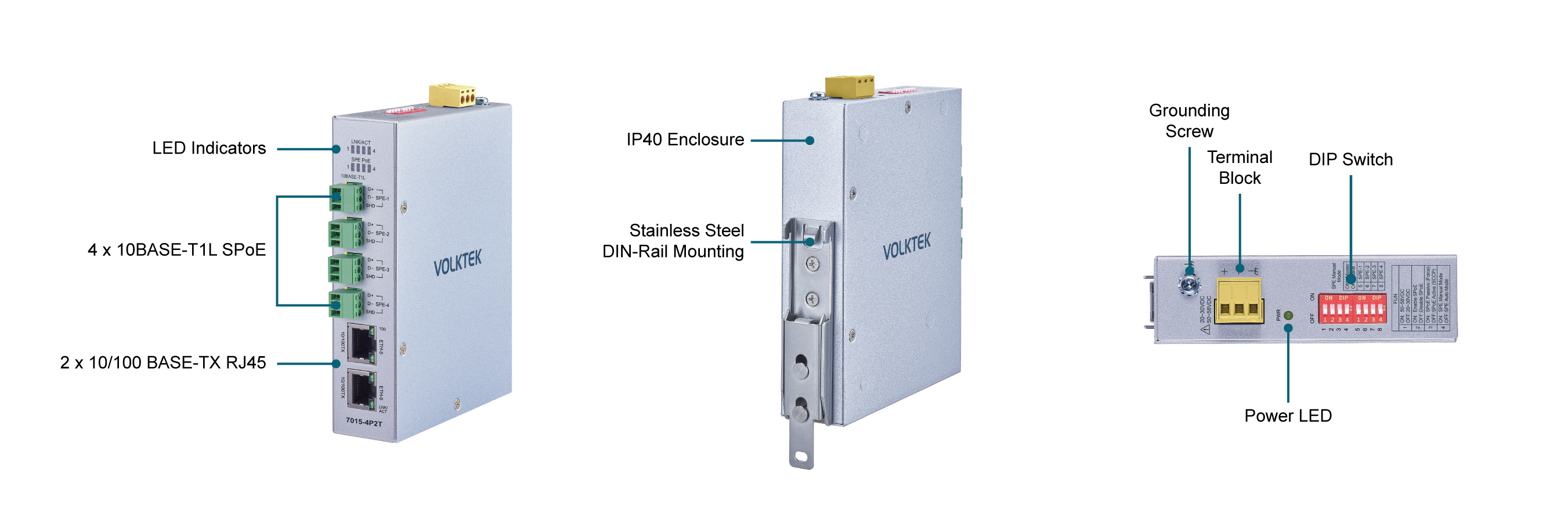

Interface

Ports

2 x 10/100 RJ45 Port

4 x 10BASE-T1L SPoE Port

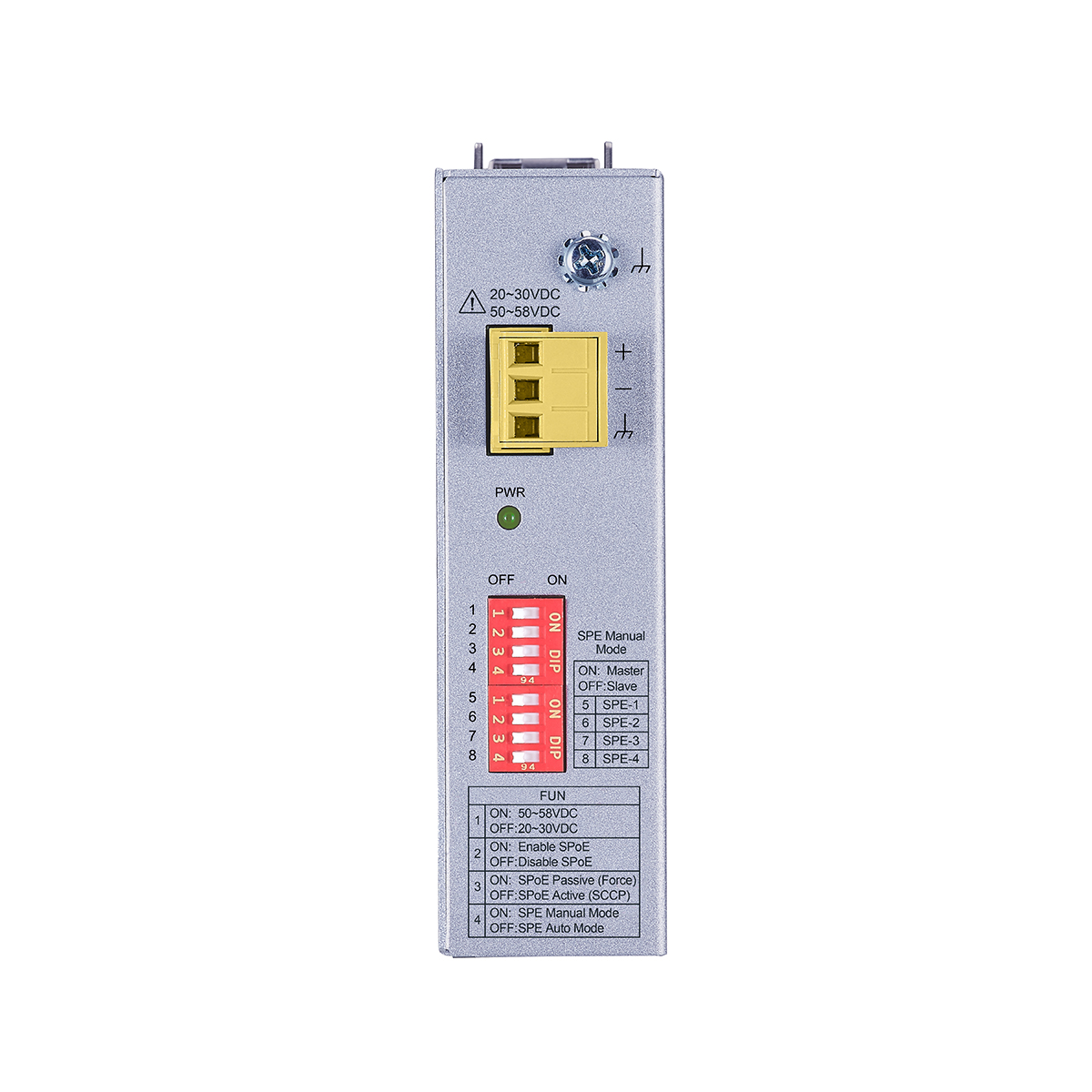

DIP Switch

1 x SPoE Functionality

1 x SPoE Class Selection

4 x Auto/Manual Mode

4 x Master/Salve Role

LED Panel

PWR, 100, LNK/ACT, SPoE

Power

Input Voltage

20-30 VDC (Class10-12)

50-58 VDC (Class13-14)

Power Consumption

4W (System Only)

SPoE Power Budget

132W

Mechanical and Environment

Housing

Metal (IP40 Protection)

Operating Temperature

-40°C~70°C (-40°F~158°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5~95% RH (non-condensing)

Storage Humidity

5~95% RH (non-condensing)

Weight

525 g (1.16 lb)

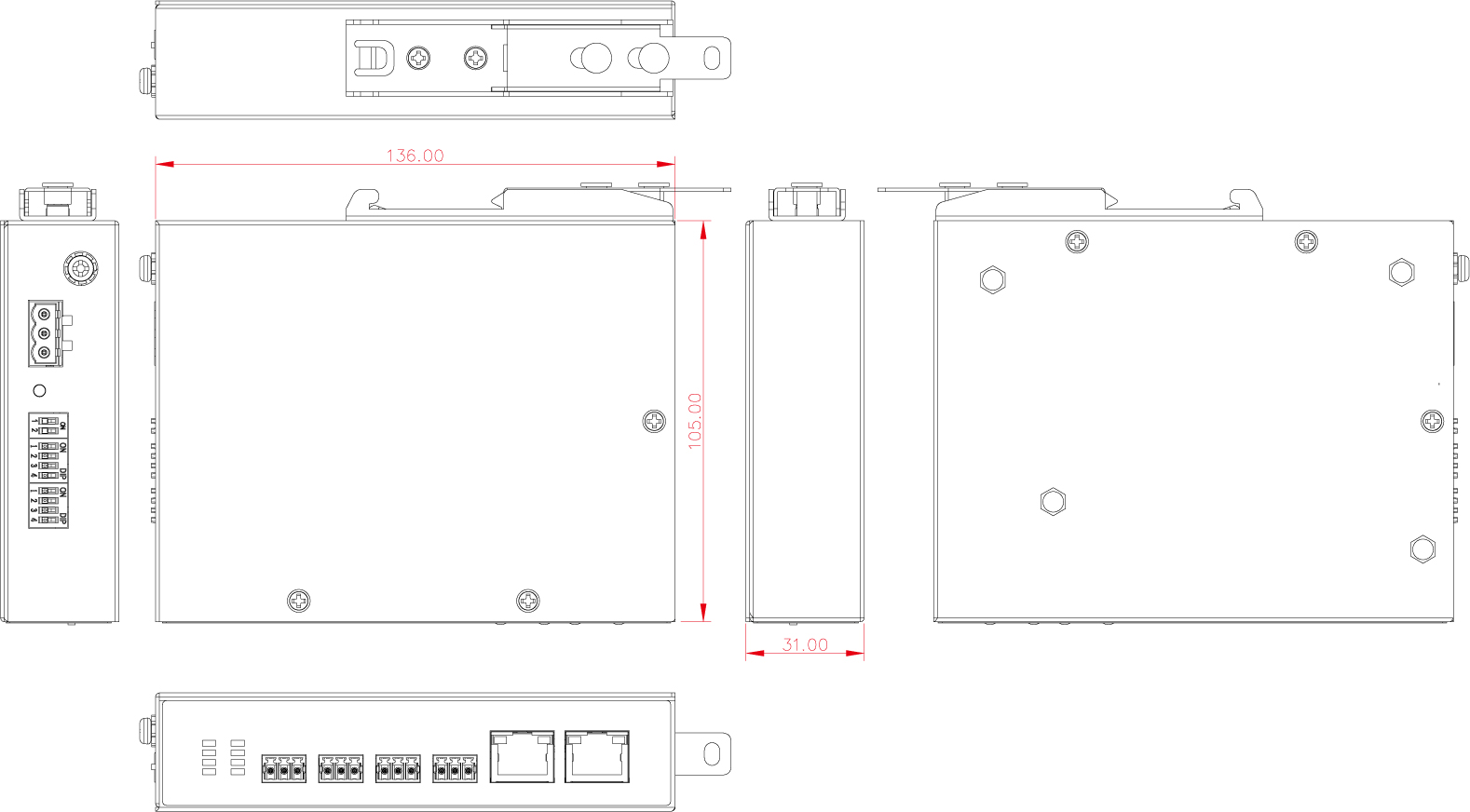

Dimension (WxHxD)

31 x 136 x 105 mm (1.22 x 5.36 x 4.13 in)

Ordering Information

Model	Description
7015-4P2T-T1L	Unmanaged 4 x 10BASE-T1L SPoE & 2 x 10/100 RJ45 Industrial SPoE Switch

*仕様は予告なく変更される場合があります。

ダウンロード

ファイル名	発行日	ダウンロード
7015-4P2T-T1L Datasheet	2026-05-28
