INS-840G 是一款工業級 16 埠 10/100/1000 RJ45 非網管型交換器，專為自動化環境中的控制器和設備之間的通訊設計。這款高密度埠交換器可用於多軸機器人及其周邊設備，如 PLC、HMI 和舊有設備。此外，它在所有埠上都提供自動協商功能，方便在工業乙太網應用中快速連接設備。
該交換器提供多種內建流量優化和網路性能功能，以優先處理重要的工業數據封包，防止在通訊過程中丟失數據，並確保穩定傳輸。該設備通過轉發 VLAN 封包來防止數據丟失，實現 VLAN Passthru。此外，它通過工業 QoS 優先處理 PROFINET 封包及 802.1p 標籤來進行數據優先級排序。
這款交換器使用工業級元件製成，並封裝在 IP40 外殼中，以保護設備免受工具和危險物品的損害。設計上能夠承受振動、衝擊、掉落，並能在 -40°C~75°C (-40°F~167°F) 的極端溫度下運行，適合極端工業應用。
強健的電氣和電磁防護
設計上能夠承受 EMI（電磁干擾）、ESD（靜電放電）、電源突波、過壓、過流和反向極性。
冗餘電源系統
同時使用兩種不同的電源供電，例如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 對應的 AC 至 DC 電源適配器，並具備電源故障警報。
自動協商連接速度控制
自動協商交換機與連接的 PLC（可編程邏輯控制器）之間的傳輸速度。
先進的 QoS 支援
QoS（服務質量）以確保對關鍵應用程序的高效數據傳輸。
環保綠色乙太網技術
符合 IEEE802.3az 能效乙太網（EEE）標準的綠色乙太網技術，自動調節電力消耗。
可靠的 IP40 工業級交換器 — 適用於關鍵環境
這款 IP40 防護等級的工業交換器專為在需要防護固體顆粒的關鍵環境中提供可靠性能而設計。其耐用外殼可保護設備免受灰塵、碎屑及電磁干擾影響，確保在工廠、控制室及其他關鍵設施等高需求環境下穩定運行。該交換器可有效防護大於 1 毫米的物體。配備寬溫度耐受特性，使其在嚴苛且重要的環境中，仍能維持不中斷的數據傳輸。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
Interface
Ports
16 x 10/100/1000BASE-T (RJ45)

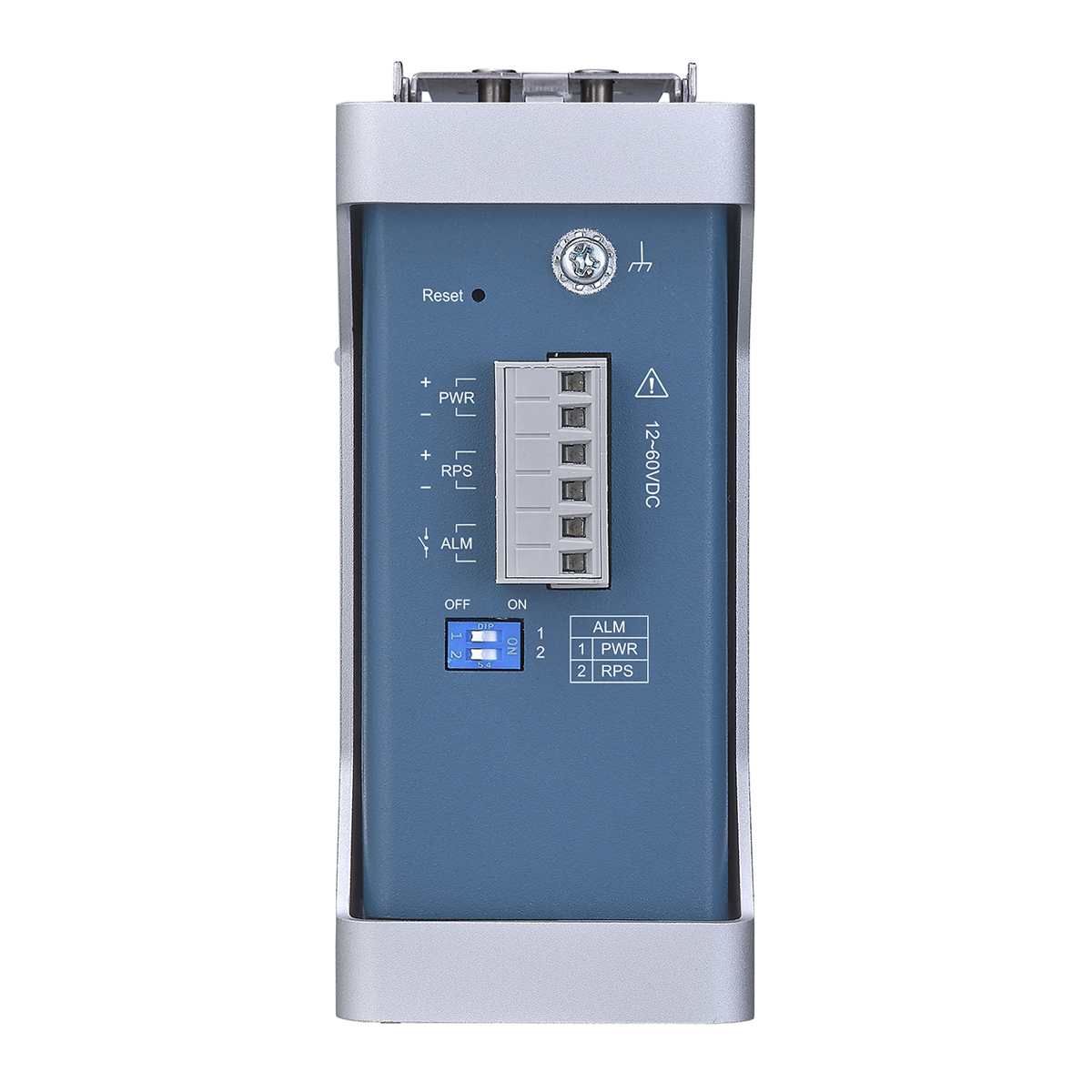

DIP Switch
Primary/Redundant (PWR/RPS) power voltage drop alarm setting
LED Panel
PWR, RPS, ALM, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 12~60VDC
Redundant inputs: 12~60VDC
Connection
Terminal Block
Power Consumption
18W (12V/1A)
Reverse Polarity
Present
Overload current
Present
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Aluminum (IP40 protection)

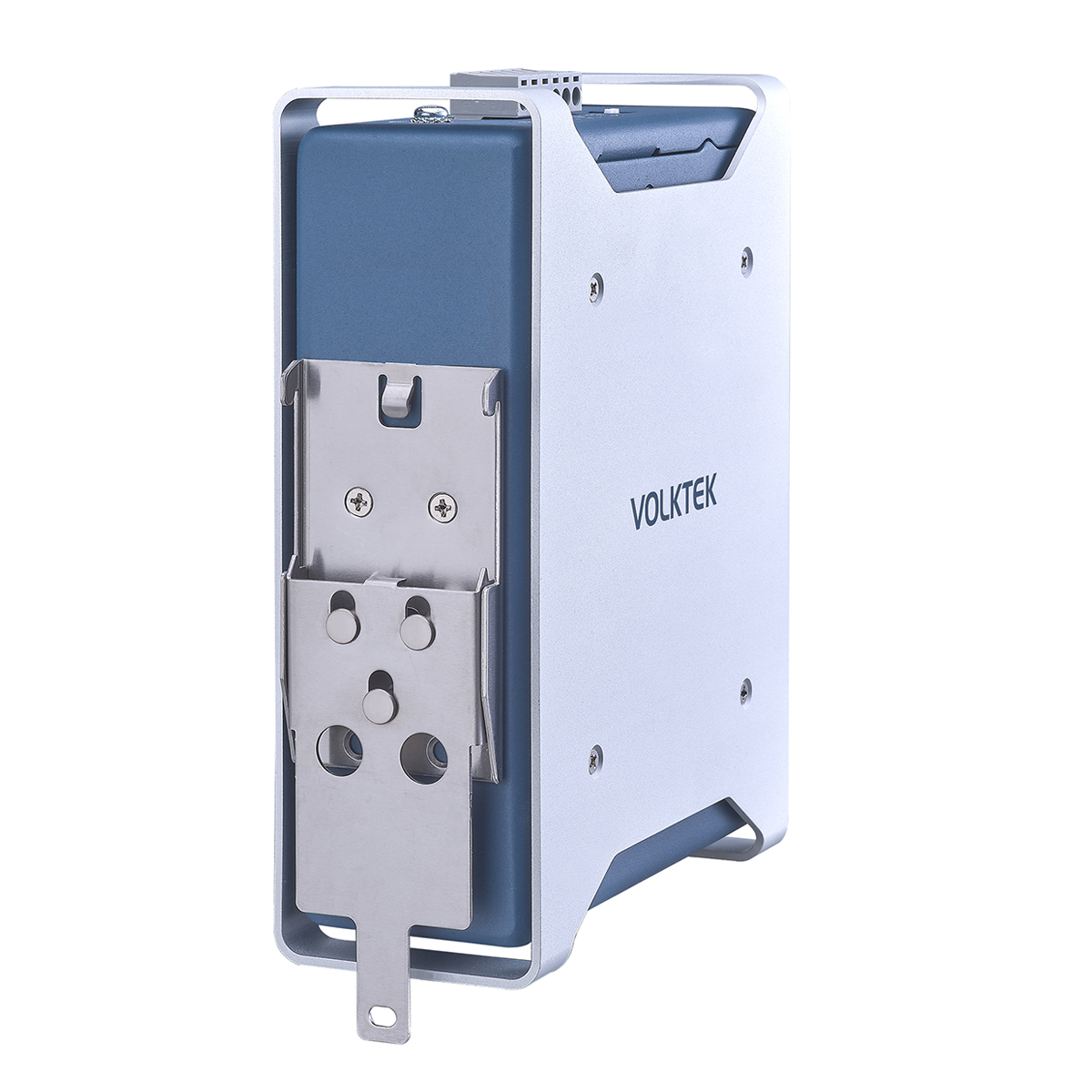

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
918 g (2.02 lb)
Dimension (WxHxD)
57.3 x 175 x 126.4 mm (2.26 x 6.89 x 4.98 in)
訂購資訊
| 型號 | 說明 |
|---|---|
| INS-840G | Unmanaged 16 x 10/100/1000 RJ45 Industrial Switch |
*規格如有變更，恕不另行通知。
| 檔案名稱 | 發布日期 | 下載 |
|---|---|---|
| INS-840G Datasheet | 2025-09-10 |
|
