SEN-9428-24V-SS 是一款 8 個 10/100/1000 PoE+ 和 2 個 GbE SFP 的非管理型工業級交換器，專為滿足監控和 WAP 變電站應用的熱要求和環境條件而設計。此 PoE+ 交換器具有最多 8 個 PSE（電源供應設備），並具備即插即用功能，能夠在連接所有受電設備（PD）後立即提供電力。光纖連接埠允許無噪音的千兆乙太網傳輸，實現快速恢復、可靠且長距離連接至其他交換器或控制中心。
為了保持影像和數據的穩定傳輸，設備使用速率限制和 QoS（服務質量），並優先處理使用 EIP、PROFINET 和 GOOSE 等協議的工業應用。設備允許用戶通過 DIP 開關來調整數據優先級和速度設置。
此交換器採用工業級元件製成，封裝於具有高導熱性的 IP30 外殼中，以保護設備免受工具和危險的損害。寬輸入電壓範圍 (24V 至 57V) 使設備能夠在多種變電站應用中運行，無需額外安裝電源插座。為確保可靠性，冗餘電源供應和端子塊上的警報繼電器接點確保了不中斷的操作，並在電源故障時發出警報。該交換器設計上能夠承受振動、衝擊、掉落，並適應 -40℃75℃ (-40°F167°F) 的溫度範圍，非常適合要求高的環境。
冗餘電源系統
同時由兩個不同的電源供電，例如 SDR-480P-48 電源供應器和 IRA-120/IRA-160 DIN 射軌安裝的 AC 到 DC 電源供應器，並具備電源故障警報功能。
創新電源增強技術
24V 至 57V DC 電源增強，通過 DC-to-DC 轉換器為高功率要求的 PoE/PoE+ 設備提供電力。
PoE 設備的高功率預算
每個連接埠最高提供 30W（IEEE 802.3af/at）功率以支持 PoE+ 設備。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3af
Power over Ethernet
IEEE 802.3at
Power over Ethernet Plus
IEEE 802.1p
Class of Service
Interface
Ports
8 x 10/100/1000BASE-T (PoE RJ45)
2 x FX/GbE SFP Slots

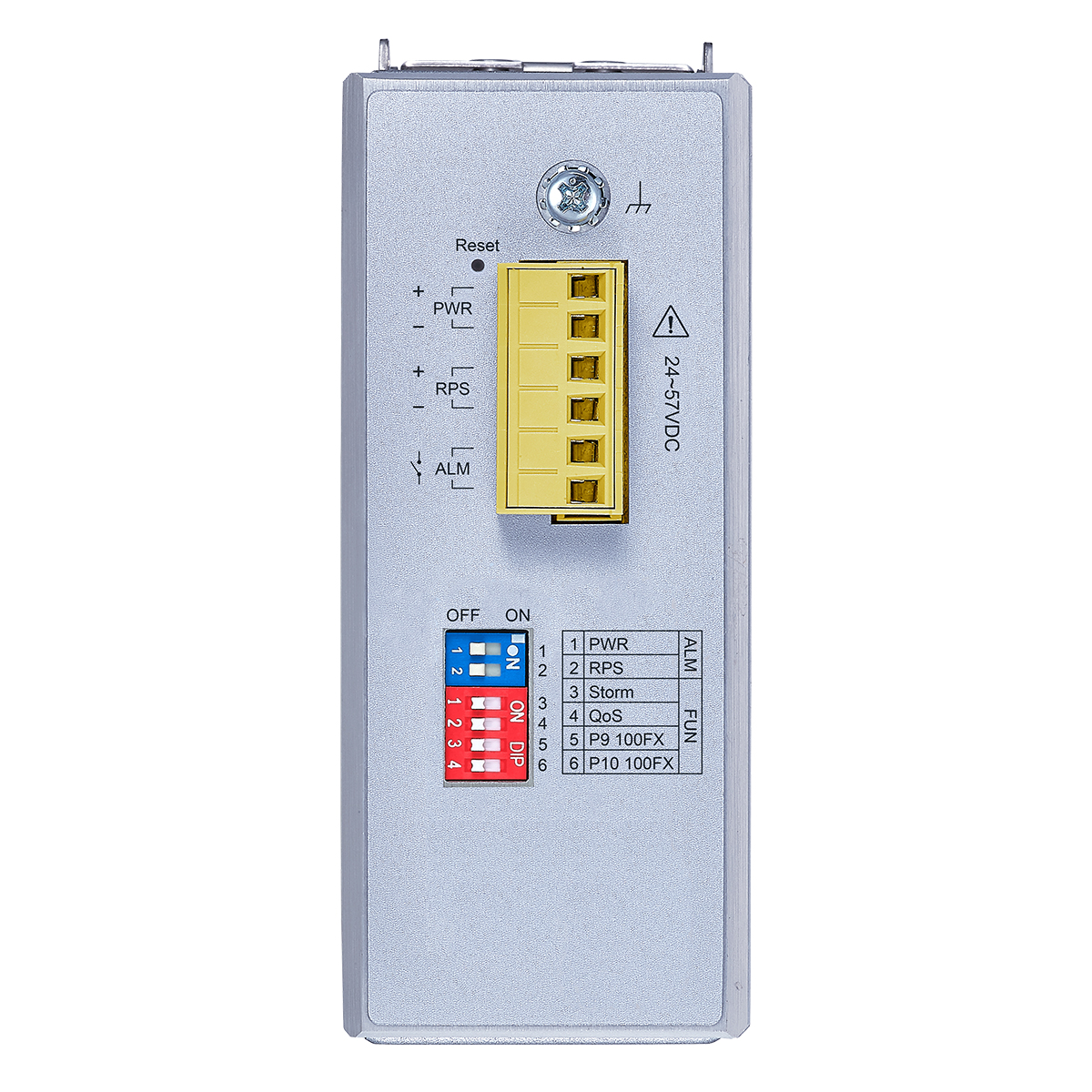

DIP Switch
Power voltage drop alarm setting (PWR & RPS),
Broadcast strom control setting (STORM),
Port-based QoS setting (QoS on P1 & P2),
Fiber port speed setting (100FX on P9 & P10)
LED Panel
PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT
Power
Input Voltage
Primary input: 24~57V DC
Redundant: 24~57V DC
Connection
Teminal Block
Power Consumption
System: 15W
PoE Power Budget: 124W @ 24V DC
240W @ 48V DC
Alarm Relay
One relay output with current carrying capacity of 1A @ 24V DC
Mechanical and Environment
Housing
Aluminum Case (IP30 protection)
Mounting

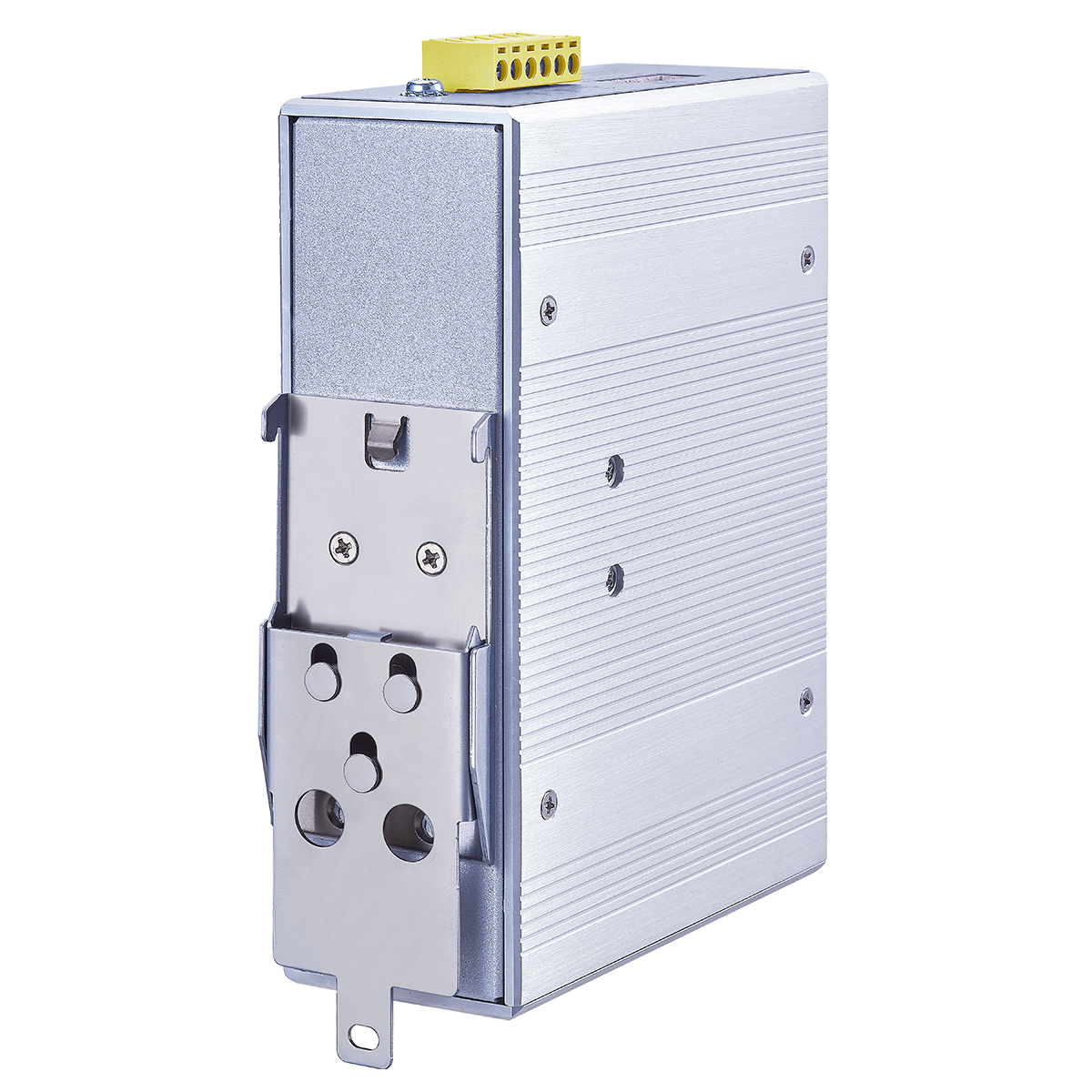

DIN-Rail, Wall Mount/Rack-mount
Operating Temperature
-40°C~75°C (-40°F~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
930 g (2.1 lb)
Dimension (WxHxD)
50 x 160 x 120 mm (1.97 x 6.3 x 4.72 in)
Ordering Information
| Model | Description |
|---|---|
| SEN-9428P-24V-SS | Umanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch, Substation Approval |
*Specifications subject to change without prior notice.
