NXF-742E
產品特色
  • 10/100 RJ45 到 100FX 轉換器
  • 自動 MDI/MDI-X(介質相關接口 / MDI 交叉)
  • 自動協商,RJ-45 上支援 NWay
  • 連結故障信號和 LED 燈顯示設備狀態
  • 操作溫度 0°C~50°C(32°F~122°F)
  • 0°C-50°C
  • Auto Negotiation
  • Auto MDI/MDIX
  • Plug & Play
  • IP Code30
  • Wall Mount
  • ROHS CE FC
概覽

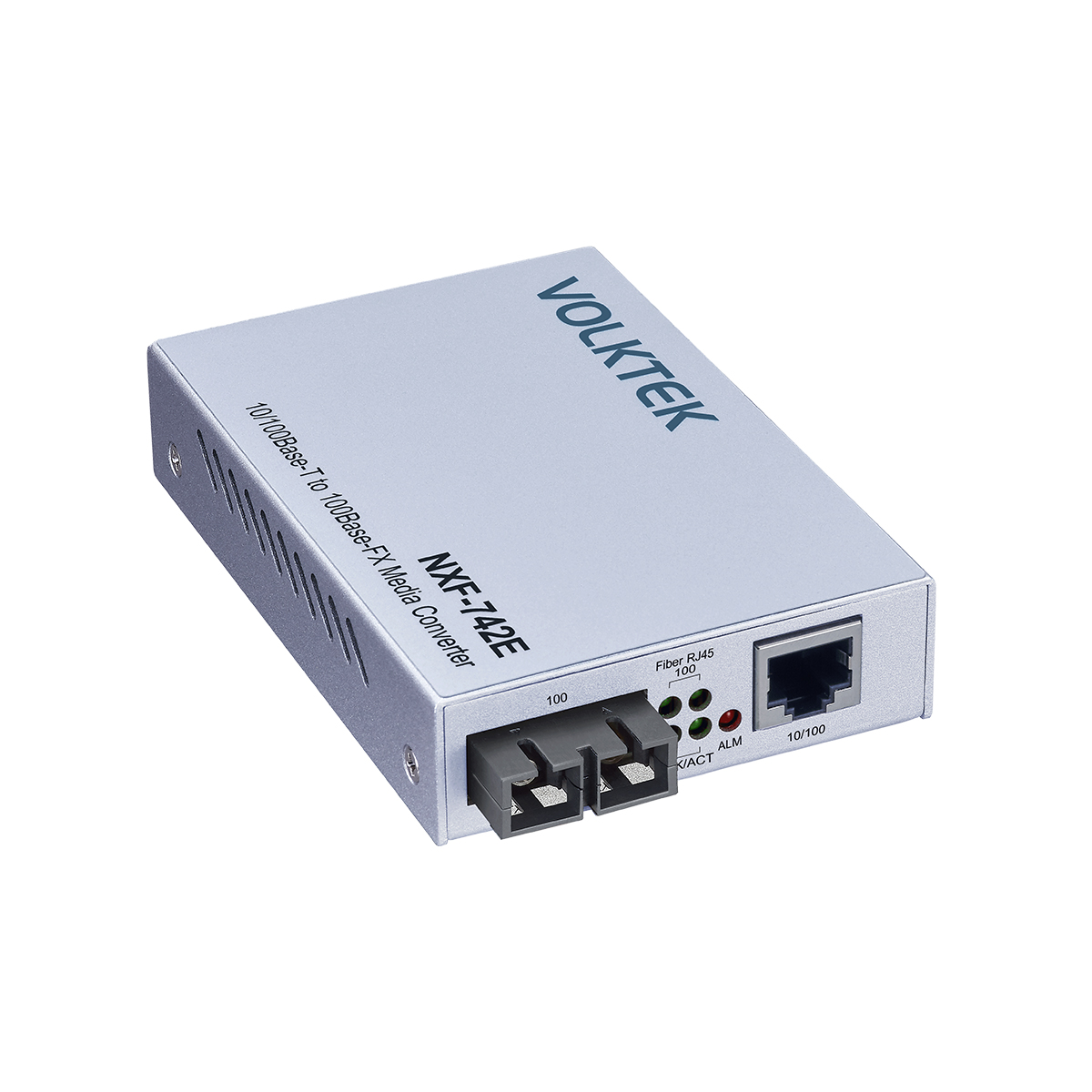

NXF-742E 是一款 10/100 RJ45 到 100FX 銅纜轉光纖轉換器。這是一個經濟實惠且簡潔的解決方案,具有自動 MDI/MDI-X 和自動協商功能,並支援 RJ-45 上的 NWay。該設備使用 LED 信號顯示其傳輸活動。當連接時,轉換器完全透明,這意味著網路性能不會受到影響。該設備提供單模和多模光纖介面,根據需求可實現 2/30/40/60/100 公里的數據傳輸距離。為了增加靈活性,這款媒體轉換器提供 ST、SC、TX、RX 連接器選項。該媒體轉換器的工作溫度範圍為 0°C~50°C(32°F~122°F)。該設備尺寸標準,可適合多個媒體轉換器的機架內解決方案。



功能

多功能且可靠的技術

網路管理員現在可以靈活地監控和診斷與設備或網路功能及鏈路活動相關的問題,使用 NXF-742E 的增強功能。通過迴環功能,轉換器允許管理員從本地或遠程位置進行網路診斷,並通過測試特定的區段快速定位連結問題區域。設備上的 LFS(連結故障信號)功能提供了連結狀態的重要信息,讓您能輕鬆檢測銅纜和光纖端口上的光信號強度及故障連結,顯著減少停機時間。


經濟實惠且節省空間的設計

為了應對關鍵環境中的設計問題,NXF-742E 設計為節省空間、輕巧且纖薄的外殼。這款獨立的低成本網路轉換器在不干擾數據流的情況下以 100Mbps 提供透明的轉換,並以經濟的方式將 10/100Mbps 銅纜端口和 100Mbps 光纖端口連接在一個小型外殼中。輕巧尺寸使網路轉換器能輕鬆安裝在空間有限的基礎設施中。NXF-742E 安裝和操作極為簡單,從而節省了寶貴的時間和金錢。


簡易隨插即用操作

作為一款輕便的網路轉換器,NXF-742E 是分散或新興網路的簡易設置和即用解決方案。具有自動 MDI/MDIX 和自動協商功能,該網路轉換器會自動檢測並配置鏈路的最佳操作模式。這消除了用戶設置或配置程序的需求,簡化了安裝。一旦安裝完成,網路轉換器會自動運行。此外,NXF-742E 上的 DIP 開關提供了最簡單和最快速的方法來啟用或禁用設備上的各種功能。

規格

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX/FX

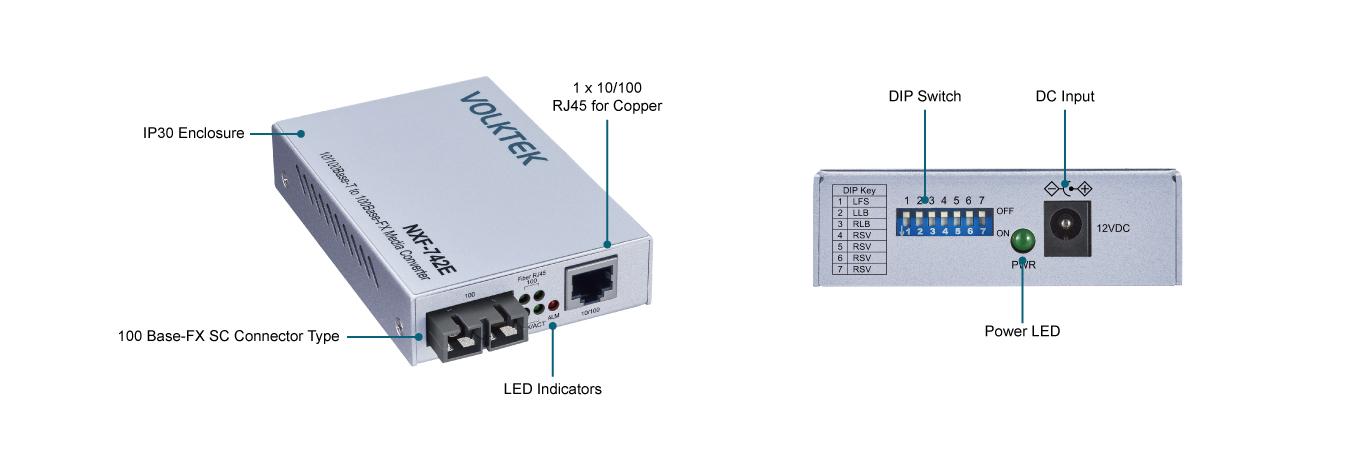

Interface

Ports

1 x 10/100BASE-TX (RJ45)

1 x 100BASE-FX (SC/ST)

LED Panel

LNK/ACT, FDX/COL, LFS, Fiber (100, LNK/ACT), RJ45 (100, LNK/ACT)

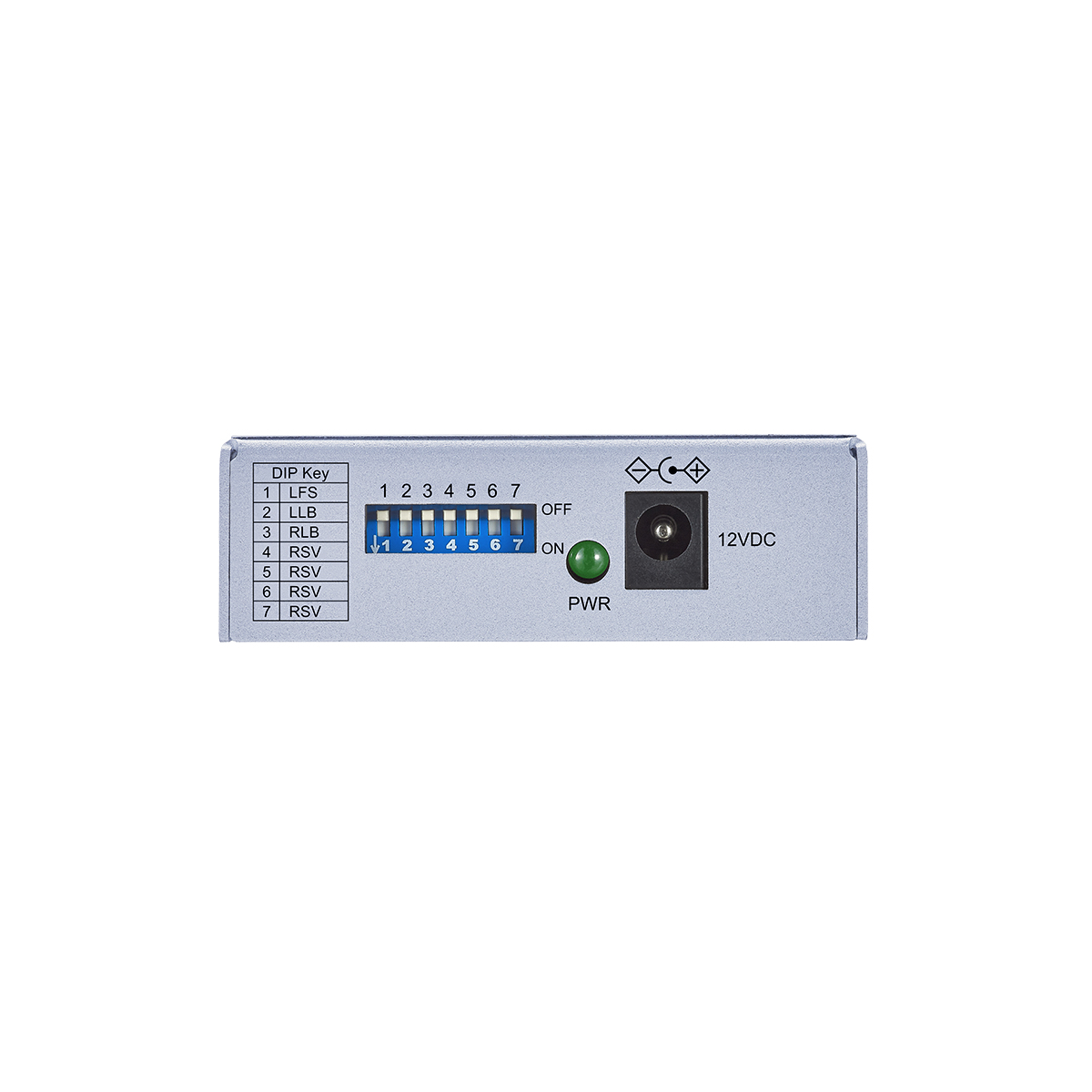

DIP

1.NWay

2.TX DPX

3.TX SPD

4.FX DPX

5.LFS

6.RLB

7.RSV

Power

Input Voltage

12V DC, via external power adapter

Power Consumption

1.92W

Mechanical and Environment

Housing

Aluminum (IP30 Protection)

Mounting

Wall-Mount, DIN-Rail (Optional), Chassis Compatible

Operating Temperature

0ºC~50ºC (32°F~122°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

138 g (0.3 lb)

Dimensions (W x H x D)

73.8 x 109.2 x 23.4 mm (2.91 x 4.3 x 0.92 in)



訂購資訊

型號 說明
NXF-742E-MT 10/100BASE-TX to 100BASE-FX (ST)
Multi-mode 2km Media Converter
NXF-742E-MC 10/100BASE-TX to 100BASE-FX (SC)
Multi-mode 2km Media Converter
NXF-742E-SC 10/100BASE-TX to 100BASE-FX (SC)
Single mode 30km Media Converter
NXF-742E-SC40 10/100BASE-TX to 100BASE-FX (SC)
Single mode 40km Media Converter
NXF-742E-SC60 10/100BASE-TX to 100BASE-FX (SC)
Single mode 60km Media Converter
NXF-742E-SC100 10/100BASE-TX to 100BASE-FX (SC)
Single mode 100km Media Converter
NXF-742E-TS20

10/100BASE-TX to 100BASE-FX

Single FiberMedia Converter, 20km TX 1310nm/RX 1550nm Transmitter

NXF-742E-TS40

10/100BASE-TX to 100BASE-FX

Single Fiber Media Converter, 40km TX 1310nm/RX 1550nm Transmitter

NXF-742E-RS20

10/100BASE-TX to 100BASE-FX

Single Fiber Media Converter, 20km TX 1550nm/RX 1310nm Receiver

NXF-742E-RS40

10/100BASE-TX to 100BASE-FX

Single Fiber Media Converter, 40km X 1550nm/RX 1310nm Receiver



*規格如有變更,恕不另行通知。
