定揚|Layer 3 工業乙太網路交換機-Layer 3 網管型PoE++交換器-9561-8GP4XS-TSN

產品特色

8 個 10/100/1000Base-T PoE 埠 – 單埠支援最高 90W 供電以驅動高功率受電設備 (PDs)，全機總供電預算為 360W
4 個 10G SFP+ 上行插槽 – 為高頻寬需求應用提供極速光纖連接
完整支援 TSN 與 IEEE 1588v2 – 確保確定性數據傳輸與精準時間同步
G.8032 與 HSR/PRP 備援技術 – 保障網路持續運作並在故障時快速恢復
工業級設計 – 採用 IP30 鋁製堅固機殼，支援 -40˚C 至 70˚C (-40°F 至 158°F) 的寬溫作業環境

商品查詢 Compare

概覽功能規格下載

概覽

9561-8GP4XS-TSN 是一款工業級網管型 TSN 交換器，配備 8 個 10/100/1000BASE-T btPoE RJ45 介面與 4 個 FX/GbE/10G SFP+ 上行插槽。此外，它還包含一個 RJ45 控制埠（Console port）及一個用於韌體升級與設定維護的 USB 埠。此交換器專為嚴苛且極端的工業應用而設計，具備高耐震與耐衝擊特性，並支援 -40°C 至 70°C 的寬溫作業環境。

在乙太網路供電（PoE）方面，它支援先進的 btPoE (IEEE 802.3bt) 標準，每埠可提供高達 90W 的電力，讓高階 IP 攝影機與無線存取點（AP）等高耗電設備無需額外電源即可運作。其 PoE 管理功能支援單埠電源監控、優先等級設定及排程功能，以優化電力分配與效率。

此外，該交換器支援 IEEE 1588 與 802.1AS-Rev 等精準時間協定，是需要同步運作之應用的理想選擇。透過 G.8032、完整 TSN 支援以及 TSN 網域保護（TSN Domain Protection），進一步強化了網路的可靠性與安全性。

功能

精準對時與 TSN 支援
本交換器完全符合時效性網路 (TSN) 協定，包含 IEEE 802.1Qci、802.1Qav、802.1Qbv、802.1Qbu、802.1BR、IEEE 802.1CB、802.1AS-2020 gPTP 以及 IEEE 1588v2。這些技術實現了確定性數據傳輸、精準時間同步及強大的流量修整 (Traffic Shaping) 功能，全面滿足自動化與控制系統的需求。

進階備援與可靠性
導入包含 G.8032、IEC-62439-2 MRP、HSR 與 PRP 在內的乙太網路環狀保護協定，保障網路持續運作，並在發生故障時提供快速恢復能力。

全方位的網路安全性
具備 IEEE 802.1X 埠級認證、TACACS+、ACL (存取控制清單)、DHCP Snooping、ARP 檢測、BPDU 防護、Root Guard、IP Source Guard 以及 MAC 防竄改功能，有效防止未經授權的存取並維護網路完整性。

進階流量控制與服務品質 (QoS)
配備 VLAN (IEEE 802.1Q)、QinQ、IGMP Snooping/Filtering、MVLAN、QoS、廣播風暴控制、速率限制、迴圈偵測、埠隔離、SPAN/RSPAN/VSPAN 以及跨 VLAN 路由功能，實現細緻的頻寬控制與流暢的多媒體/數據傳輸。

節能與智慧 PoE 管理
符合 IEEE 802.3af/at/bt 標準，提供高達 360W 的總功率預算，且單埠最高可輸出 90W 電量，透過單一纜線同步傳輸數據與電力至終端設備。支援自動功率等級偵測、電力優先級與供電預算控制，優化電力傳輸並降低能耗。

規格

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3z

1000BASE-SX/LX

IEEE 802.3ae

10GBASE-SR/LR/ER

IEEE 802.3 Nway

Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.3ad

Link Aggregation

IEEE 802.3af

Power over Ethernet (PoE)

IEEE 802.3at

Power over Ethernet Plus (PoE+)

IEEE 802.3bt

4-Pair PoE Type 3 / Type 4 (PoE++)

IEEE 802.3az

Energy Efficient Ethernet (EEE)

IEEE 802.1AB

LLDP

IEEE 802.1ad

QinQ

IEEE 802.1D

STP

IEEE 802.1w

RSTP

IEEE 802.1s

MSTP

IEEE 802.1p

Class of service

IEEE 802.1Q

VLAN Tagging

IEEE 802.1X

Network Access Control

IEEE 1588v2

PTP

IEEE 802.3ah

EFM

IEEE 802.3ag

CFM

ITU-TY.1731 Ethernet

OAM

IEEE 802.1AS

gPTP

IEEE 802.1Qci

PSFP

IEEE 802.1Qav

CBS

IEEE 802.1Qbv

TAS

IEEE 802.1Qbu

IEEE 802.1br

BPE

IEEE 802.1CB

FRER

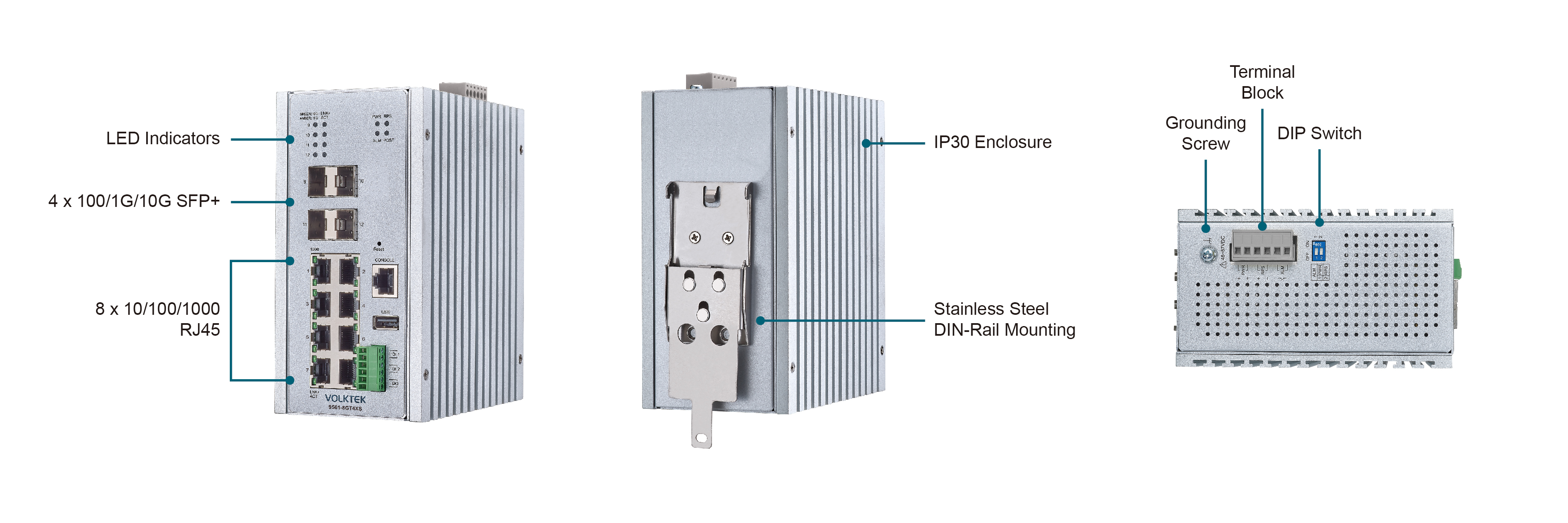

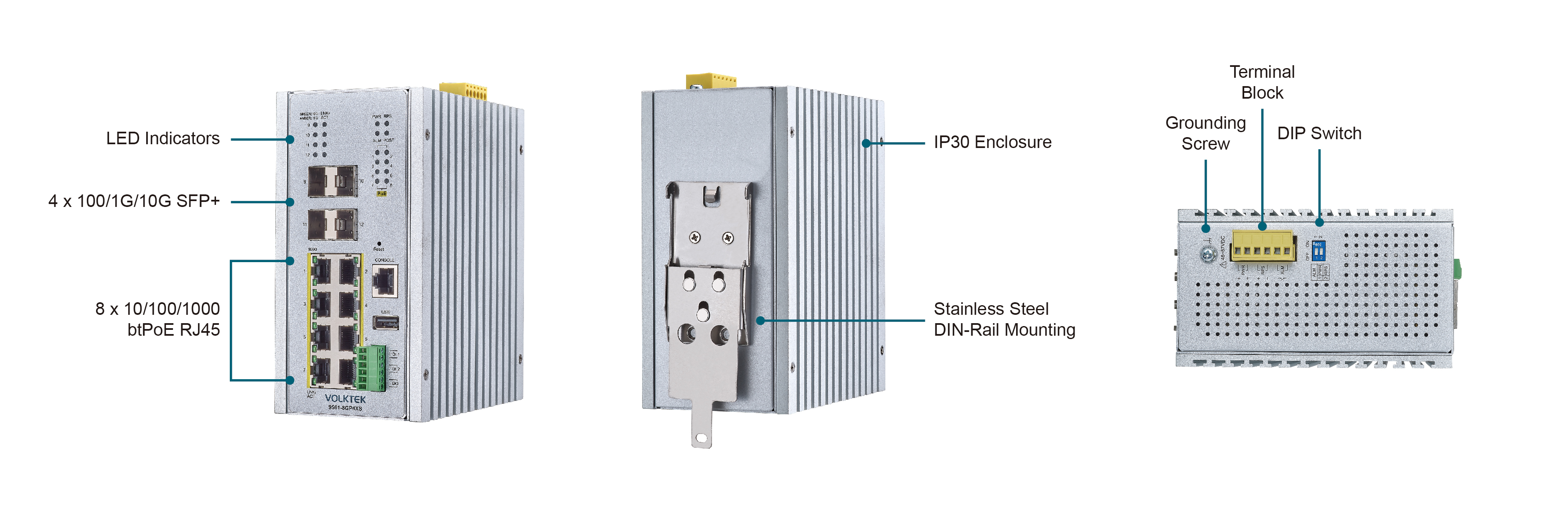

Interface

Ports

8 x 10/100/1000 btPoE Ports

4 x FX/GbE/10G SFP+ Slots

1 x RS232 Console Port

1 x USB Port

2 x pairs Dry Contact Digital Inputs (DI)

1 x Alarm Relay Digital output (DO)

LED Panel

PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE

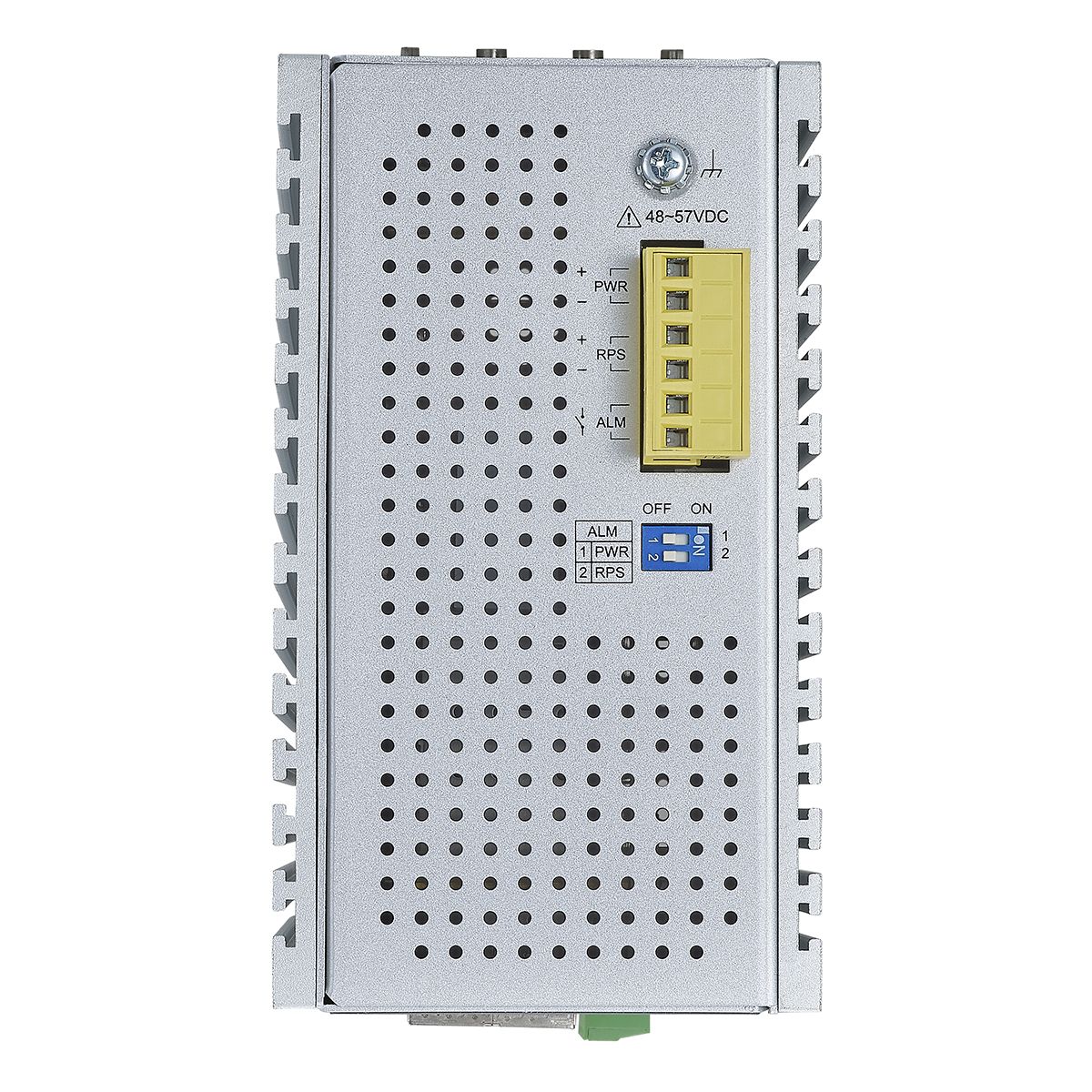

Power

Input Voltage

Primary inputs: 48~57VDC

Redundant Inputs: 48~57VDC

Power Consumption

System: TBD

PoE Power Budget: 360W

Mechanical and Environment

Housing

Aluminum (IP30 Protection)

Operating Temperature

-40˚C~70˚C (-40°F~158°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

TBD

Dimension (WxHxD)

80 x 160 x 140.3 mm (3.15 x 6.30 x 5.52 in)

訂購資訊

型號	說明
9561-8GP4XS-TSN	Layer 3 Managed 8 x 10/100/1000 btPoE RJ45& 4 x FX/GbE/10G SFP+ Industrial TSN Switch

*規格如有變更，恕不另行通知。
