定揚|Layer 3 工業乙太網路交換機-Layer 3 網管型交換器-9561-8GT4XS-TSN

產品特色

8 個 10/100/1000 RJ45 連接埠 – 為各種專業環境提供可靠的 Gigabit 乙太網路連接
4 個 10G SFP+ 上行插槽 – 支援高速光纖連接，為數據密集型網路提供 10Gbps 頻寬
全面的 TSN 支援 – 完全符合 IEEE 802.1Qbv、802.1Qbu 與 802.1CB 標準，確保確定性數據傳輸
高精度時間同步 – 具備 IEEE 1588v2 與 802.1AS-2020 (gPTP) 協定，實現跨網路的精準時間同步
工業級設計 – 採用堅固的 IP30 鋁製外殼，支援 -40˚C 至 70˚C (-40°F 至 158°F) 的寬溫作業環境

商品查詢 Compare

概覽功能規格下載

概覽

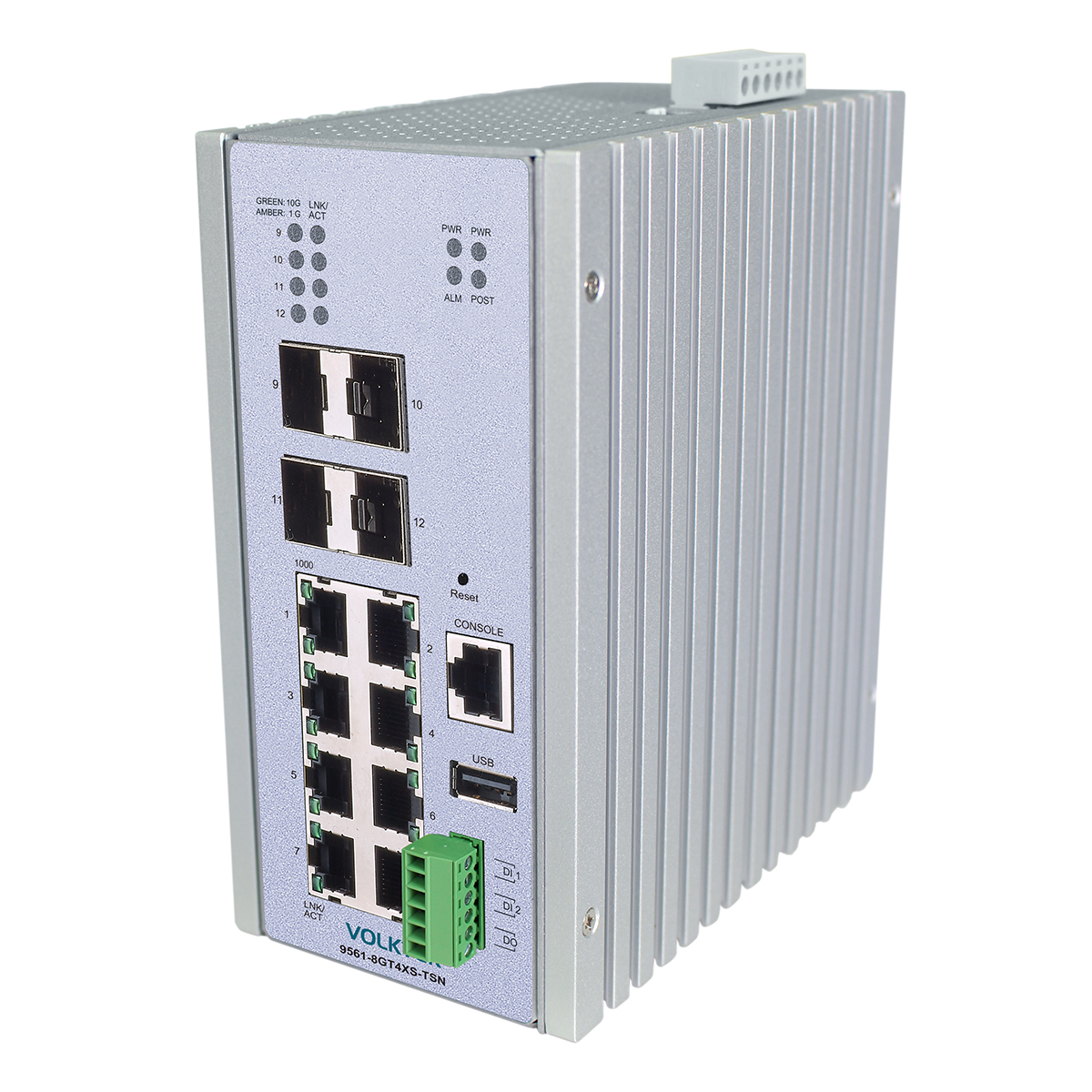

9561-8GT4XS-TSN 工業級網路交換器專為嚴苛的工業環境設計，旨在提供卓越的效能與可靠性。其具備多功能介面，配置 8 個 10/100/1000Mbps RJ45 連接埠與 4 個 FX/GbE/10G SFP+ 插槽，確保連線的高穩定性與靈活性。該交換器支援 IEEE 1588 與 802.1AS-Rev 等精準時間協定，非常適合需要同步操作的應用場景。

此外，G.8032 與全面的 TSN 支援，搭配 TSN 網域保護（802.1Qci、802.1Qav、802.1Qbv、802.1Qbu/802.1br），進一步強化了網路的可靠性與安全性。透過 802.1CB、IEC-62439-2 2016 MRP 以及 HSR/PRP 等標準，可維持高流量可用性；在時間分配能力方面，則包含 802.1AS-2020 (gPTP)、IEEE1588:2019 與 1PPS 輸入/輸出。同時，藉由 802.3az (EEE) 與網路喚醒 (WoL) 功能，確保了高效的電源管理。

功能

精準計時與 TSN 支援
完全符合時間敏感網路 (TSN) 協定，包括 IEEE 802.1Qci、802.1Qav、802.1Qbv、802.1Qbu、802.1BR、IEEE 802.1CB、802.1AS-2020 gPTP 與 IEEE 1588v2。此交換器可實現確定性數據傳輸、精確時間同步與強大的流量整形，滿足自動化與控制系統的需求。

進階冗餘與可靠性
執行包括 G.8032、IEC-62439-2 MRP、HSR 與 PRP 在內的乙太網路環狀保護協定，確保網路持續運作，並在發生故障時實現快速恢復。

全面性網路安全
包含 IEEE 802.1X 基於連接埠的身分驗證、TACACS+、ACL、DHCP 偵聽 (Snooping)、ARP 檢查、BPDU 保護、根保護 (Root Guard)、IP 來源保護與 MAC 防欺騙技術，防止未經授權的存取並維護網路完整性。

進階流量控制與服務品質 (QoS)
配備 VLAN (IEEE 802.1Q)、QinQ、IGMP 偵聽/過濾、MVLAN、QoS、廣播風暴控制、速率限制、迴圈偵測、連接埠隔離、SPAN/RSPAN/VSPAN 以及跨 VLAN 路由，實現細粒度的頻寬控制與順暢的多媒體/數據傳輸。

規格

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3ab

1000BASE-T

IEEE 802.3z

1000BASE-SX/LX

IEEE 802.3ae

10GBASE-SR/LR/ER

IEEE 802.3 Nway

Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.3ad

Link Aggregation

IEEE 802.3az

Energy Efficient Ethernet (EEE)

IEEE 802.1AB

LLDP

IEEE 802.1ad

QinQ

IEEE 802.1D

STP

IEEE 802.1w

RSTP

IEEE 802.1s

MSTP

IEEE 802.1p

Class of service

IEEE 802.1Q

VLAN Tagging

IEEE 802.1X

Network Access Control

IEEE 1588v2

PTP

IEEE 802.3ah

EFM

IEEE 802.3ag

CFM

ITU-TY.1731 Ethernet

OAM

IEEE 802.1AS

gPTP

IEEE 802.1Qci

PSFP

IEEE 802.1Qav

CBS

IEEE 802.1Qbv

TAS

IEEE 802.1Qbu

IEEE 802.1br

BPE

IEEE 802.1CB

FRER

Interface

Ports

4 x FX/GbE/10G SFP+ Slots

1 x RS232 Console Port

1 x USB Port

2 x pairs Dry Contact Digital Inputs (DI)

1 x Alarm Relay Digital output (DO)

LED Panel

PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT

Power

Input Voltage

Primary inputs: 12~48VDC

Redundant Inputs: 12~48VDC

Power Consumption

System: TBD

Mechanical and Environment

Housing

Aluminum (IP30 Protection)

Operating Temperature

-40˚C~70˚C (-40°F~158°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

TBD

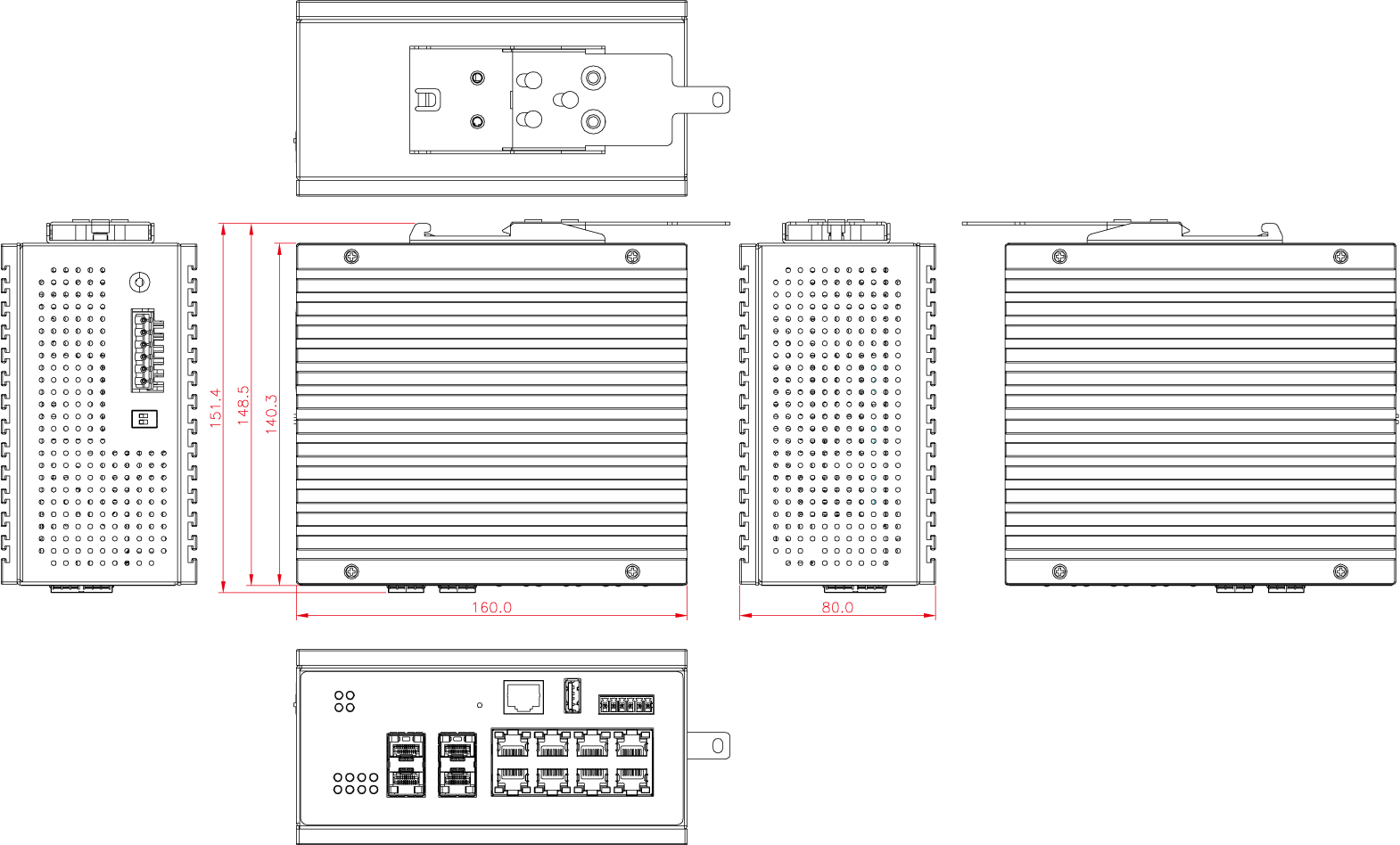

Dimension (WxHxD)

80 x 160 x 140.3 mm (3.15 x 6.30 x 5.52 in)

訂購資訊

型號	說明
9561-8GT4XS-TSN	Layer 3 Managed 8 x 10/100/1000 RJ45 & 4 x FX/GbE/10G SFP+ Industrial TSN Switch

*規格如有變更，恕不另行通知。

下載

檔案名稱	發布日期	下載
9561-8GT4XS-TSN Datasheet	2026-04-01
