9560-16GP4XS は、16ポート 10/100/1000 BASE-T PoE+ RJ45 と 4スロット 1G/10G SFP+ を備えた産業用スイッチです。1つの RJ45 タイプのコンソールポートと、ファームウェア更新および設定保守用の 1つの USB ポートを搭載しています。本スイッチは堅牢な筐体と部品で構成され、高度な振動や衝撃に耐え、-40°C～70°C の広い動作温度範囲に対応します。
これは単なる一般的な産業用スイッチではなく、過酷かつ極限の産業環境向けに特別に設計・開発されています。アルミ製筐体、冗長 DC 電源入力、高性能部品を備え、極限の産業オートメーション環境に最適です。
9560 シリーズの各ポートには 2つの LED が搭載され、リンク状態、伝送速度、リンク／アクティビティ状態を表示します。また、イベントアラーム用のリレー出力を提供し、電源障害発生時には内蔵 LED が警報を作動させ、管理者に通知します。エンジニアは LED を確認するだけでハードウェアの状態を容易に把握でき、トラブルシューティングを簡単に行うことができます。
9560-16GP4XS は、より多くの電力を必要とするネットワーク給電デバイス（PDs）の増加するニーズに対応するために特別に設計されています。これには、マルチチャネル (802.11a/b/g/n) 無線 LAN アクセスポイント、PTZ（パン・チルト・ズーム）スピードドーム型ネットワークカメラ、その他の PoE ネットワーク機器が含まれます。
SNMP リモート管理
当社の産業用スイッチが誇る先進的な SNMP リモート管理機能で、シームレスなネットワーク管理を体験してください！SNMP サポートにより、ネットワーク管理者はどこからでもスイッチを監視・管理でき、ネットワーク保守の方法を一新します。問題の特定やトラブルシューティングを容易に行い、ネットワーク性能を最適化。SNMP リモート管理機能は、管理者が遠隔でスイッチの状態監視、設定変更、リアルタイムアラートの受信を可能にし、常に最高のパフォーマンスを維持します。
IGMP スヌーピング
工場自動化向けに設計された当社の管理型スイッチで、IGMP スヌーピングのパワーを体験してください。この高度な機能は IGMP パケットを精密に監視し、興味を示した受信者のみにトラフィックをインテリジェントに転送します。マルチキャストトラフィックを削減することで、ネットワークを効率化し、輻輳を最小化し、パフォーマンスを向上させます。
IGMP スヌーピングを導入すれば、より効率的なネットワークを実現し、運用において高品質なサービスを提供できます。マルチキャストをサポートしていないスイッチとは異なり、当社のソリューションはストリーミングやその他の大容量 IP アプリケーションをインテリジェントに処理し、帯域幅の利用を最適化します。無差別なブロードキャストに別れを告げ、最高効率のネットワークを実現しましょう。
ACL
工場自動化におけるトラフィック制御を精密に実現する L2/L3/L4 アクセス制御リスト（ACL）機能。カスタマイズ可能なフィルタールールにより、ネットワーク管理者はパケットを選択的に転送またはブロックでき、ネットワークトラフィックを厳密に管理できます。
MAC アドレス、IP アドレス、ポート番号などを条件とする細かな制御が可能で、許可されたトラフィックのみを通過させます。不要なデバイスのアクセスを制限し、悪意のあるトラフィックを防止することで、ネットワークのセキュリティを強化し、パフォーマンスを最適化します。
複数の 10G ファイバーリングポート
複数の 10G ファイバーリングポートは、インフラ環境におけるネットワーク冗長性とフォールトトレランスの最高峰です。この先進的な機能により、冗長ファイバーリングを構築し、障害発生時に自動で切り替えを行い、通信の中断を防ぎ、コストのかかるダウンタイムを最小限に抑えます。
シンプルな設定と導入で、ネットワークの可用性、信頼性、コスト効率が大幅に向上。複数のファイバーリングポートにより、予期せぬ障害にも対応でき、業務を中断することなく、大量のデータ処理を安定的にサポートします。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBase-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
EEE, Energy Efficient Ethernet
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Network Access Control
IEEE 802.3af
Power over Ethernet (PoE)
IEEE 802.3af
Power over Ethernet Plus (PoE+)
IEEE 802.1D
Spanning Tree Protocol
IEEE 802.1w
Rapid Spanning Tree Protocol
IEEE 802.1p
Class of Service
Interface
Ports
16 x 10/100/1000 RJ45
4 x 1G/10G SFP+
1 x RS232 Console Port
1 x USB Port
DIP Switch

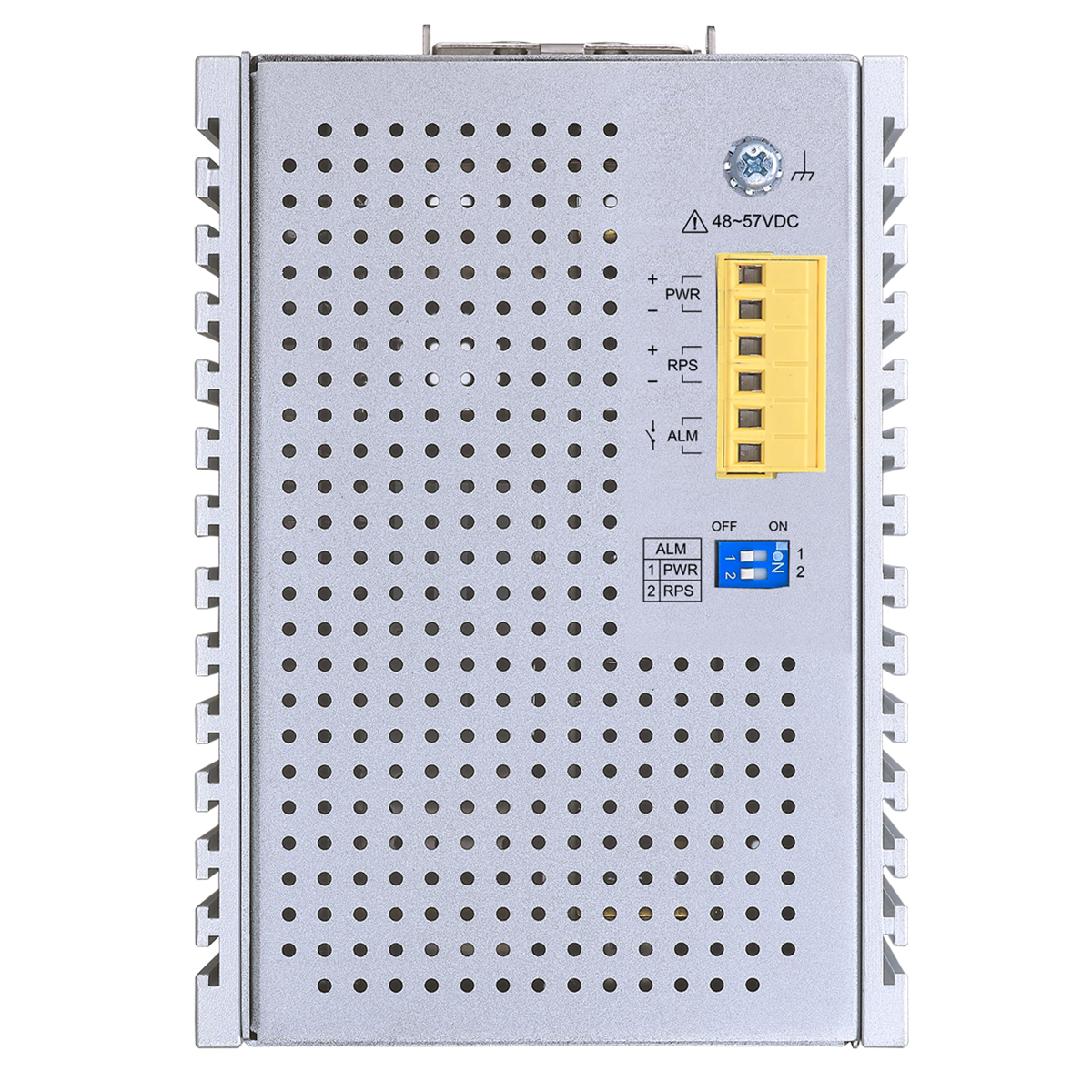

Primary/Redundant Power
LED Panel
PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT
Digital Input
2 x pairs, Dry Contact
Digital Output
Alarm Relay output 24VDC, 1A
Power
Input Voltage
Primary inputs: 48~57VDC
Redundant Inputs: 48~57VDC
Power Consumption
System: 22W
PoE Power Budget: 240W
Mechanical and Environment

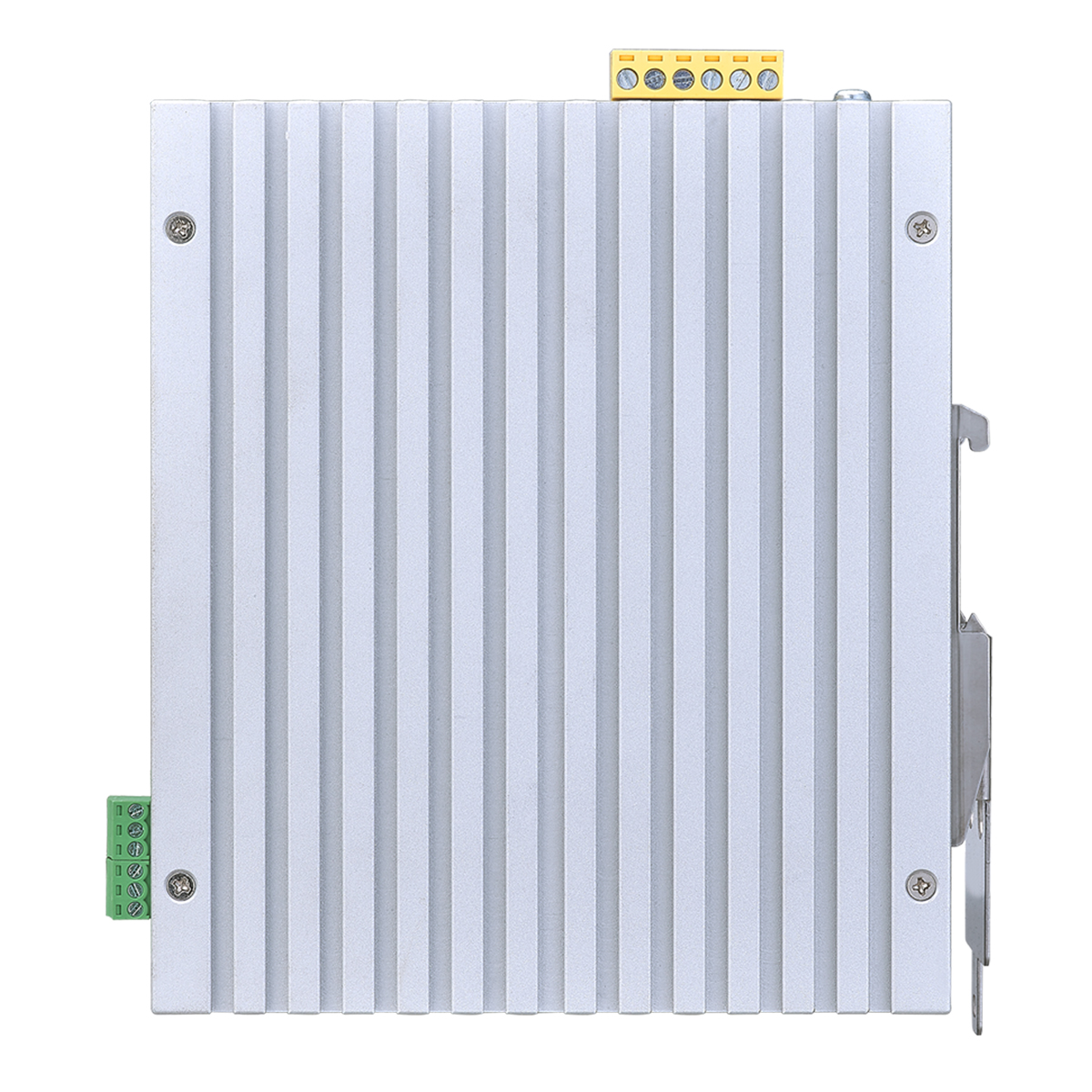

Housing
Aluminum (IP30 Protection)
Operating Temperature
-40˚C~70˚C (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
1,295 g (2.85 lb)

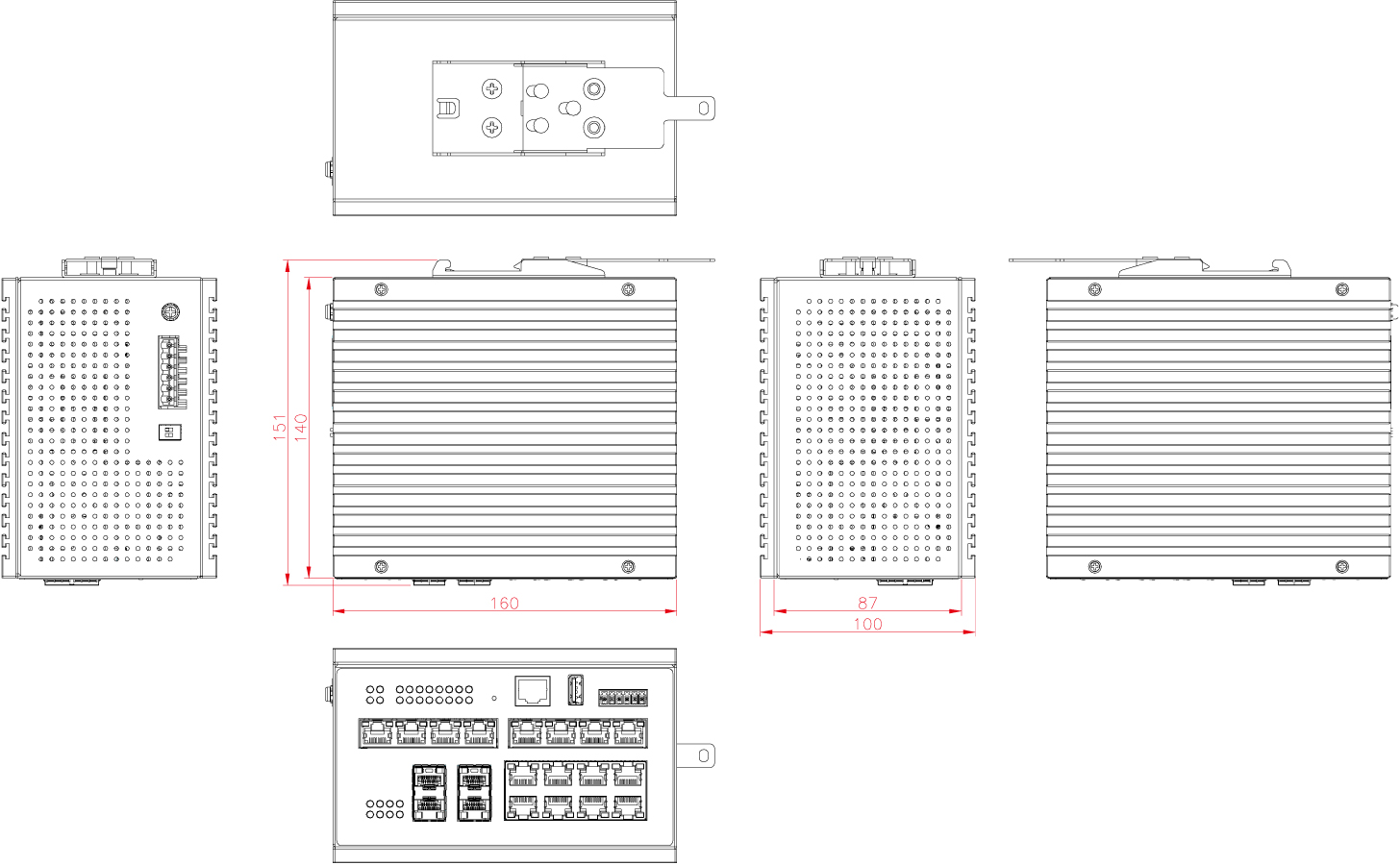

Dimension (WxHxD)
100 x 160 x 140 mm (3.93 x 6.3 x 5.51 in)
注文情報
| 型式 | 説明 |
|---|---|
| 9560-16GP4XS | Managed 16 x 10/100/1000 RJ45 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Aluminum |
*仕様は予告なしに変更される場合があります。
| ファイル名 | 発行日 | ダウンロード |
|---|---|---|
| 9560-16GP4XS Datasheet | 2025-09-12 |
|
