9560-16GP4XS 是一款具備 16 埠 10/100/1000 BASE-T PoE+ RJ45 與 4 個 1G/10G SFP+ 插槽的工業級交換器。其配置 1 個 RJ45 類型控制台埠，以及 1 個 USB 埠，用於韌體更新與設定維護。此交換器採用堅固耐用的外殼與零件設計，能承受高震動與衝擊，並具備 -40°C ~ 70°C 的寬溫操作範圍。
這不只是一般的工業交換器，而是專為嚴苛與極端工業應用環境所打造。配備鋁製外殼、冗餘 DC 電源輸入及高效能元件，使其能完美適用於極端工業自動化環境。
9560 系列的每個埠皆設有 2 個 LED 燈，用於顯示連線狀態、傳輸速率與連線/活動狀態。另提供事件警報的繼電器輸出，在電源故障時，內建 LED 將觸發警報通知管理人員。工程師可透過檢視 LED 輕鬆確認硬體狀態，簡化設備故障排除作業。
9560-16GP4XS 專為因應日益增加的高功率網路受電設備（PDs）需求而設計。此類設備包含多通道 (802.11a/b/g/n) 無線存取點、PTZ（水平/垂直/變焦）高速網路攝影機，以及其他 PoE 網路設備。
SNMP 遠端管理
體驗我們工業級交換器的先進 SNMP 遠端管理功能，讓網路管理更加順暢！藉由 SNMP 支援，網路管理員能隨時隨地監控與管理交換器，徹底改變網路維護的方式。您將享有更高的控制力與靈活性，輕鬆識別並排除問題，優化網路效能。SNMP 遠端管理功能可讓管理員遠端監測交換器狀態、配置設定並接收即時警示，全天候確保最佳效能。
IGMP Snooping
在工廠自動化環境中，透過我們的管理型交換器體驗 IGMP Snooping 的強大功能。此先進技術能精準監控 IGMP 封包，僅將流量轉送至真正需要的接收端。透過減少多播流量，我們的交換器可確保網路更精簡，降低壅塞並提升效能。
有了 IGMP Snooping，您的網路將更高效，能為運作提供更高的服務品質。與缺乏多播支援的交換器不同，我們的解決方案能智慧化處理串流及其他高頻寬 IP 應用，有效優化頻寬利用率。告別無差別的廣播流量，迎接高效能網路！
ACL
在工廠自動化中，透過 L2/L3/L4 存取控制清單（ACL）功能，精準掌握流量控制。自訂的過濾規則可讓網管人員選擇性地轉送或阻擋封包，實現嚴格的網路流量管理。
ACL 可依據 MAC 位址、IP 位址、連接埠號碼等多項條件進行設定，提供細緻的控制，確保僅有授權流量通過。此功能能有效阻擋惡意流量與未經授權的裝置存取，強化網路安全性並優化效能。
多個 10G 光纖環路埠
多個 10G 光纖環路埠是基礎設施環境中網路冗餘與容錯的最佳解決方案。此先進功能可建立備援光纖環路，並在主路徑發生故障時自動切換，確保通訊不中斷並將停機成本降到最低。
透過簡易的設定與部署，您將體驗到更高的網路可用性、可靠性與成本效益。有了多個光纖環路埠，您的網路將具備應對各種突發狀況的能力，確保作業不中斷，同時穩定處理龐大的資料傳輸需求。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBase-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
EEE, Energy Efficient Ethernet
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Network Access Control
IEEE 802.3af
Power over Ethernet (PoE)
IEEE 802.3af
Power over Ethernet Plus (PoE+)
IEEE 802.1D
Spanning Tree Protocol
IEEE 802.1w
Rapid Spanning Tree Protocol
IEEE 802.1p
Class of Service

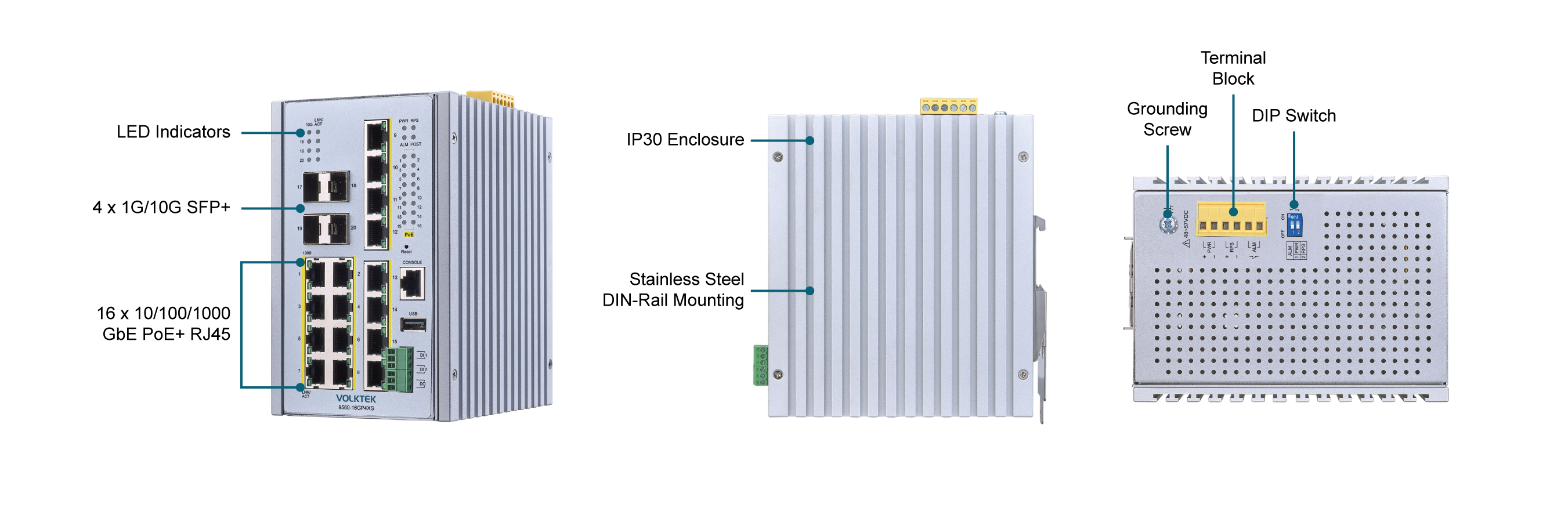

Interface
Ports
16 x 10/100/1000 RJ45
4 x 1G/10G SFP+
1 x RS232 Console Port
1 x USB Port

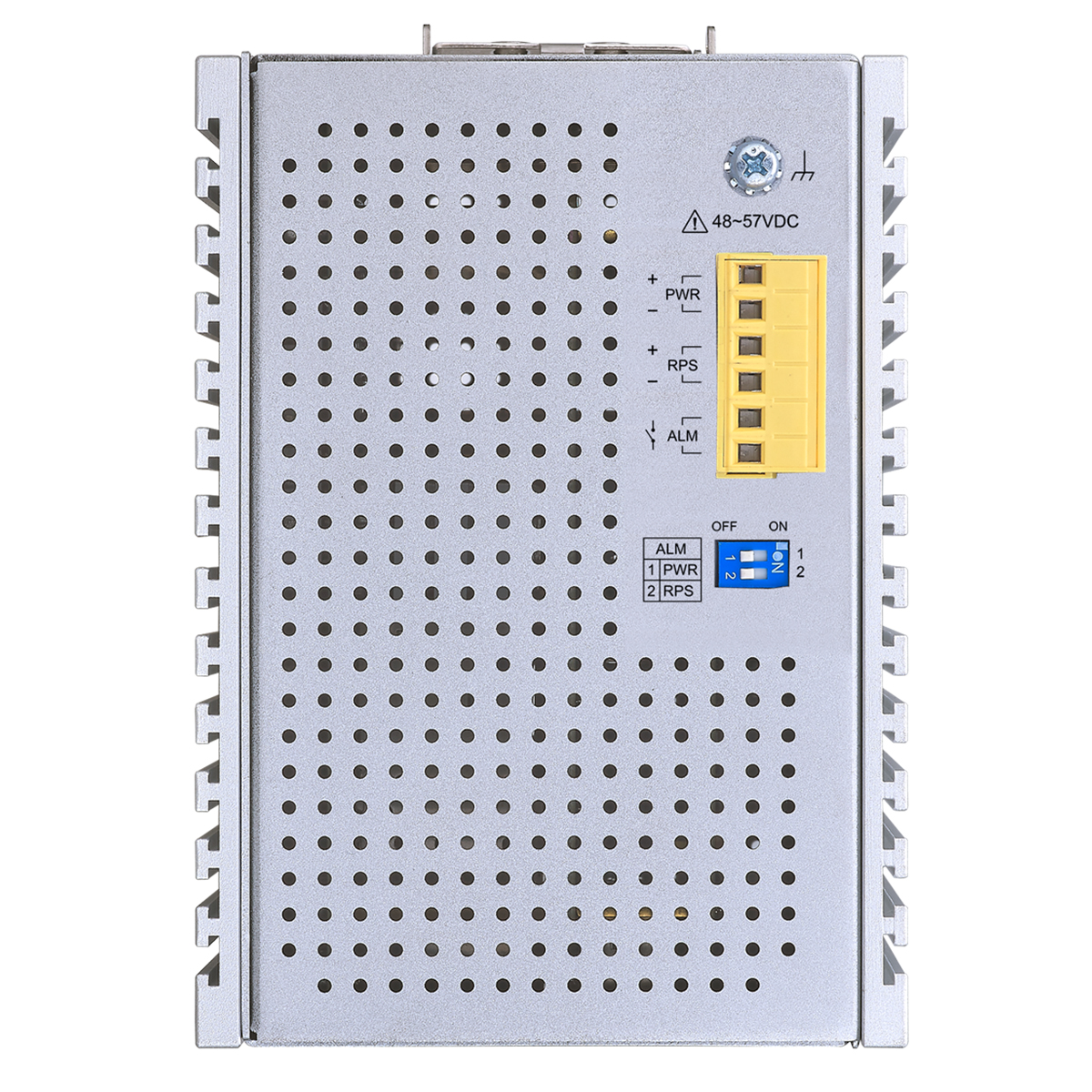

DIP Switch
Primary/Redundant Power
LED Panel
PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT
Digital Input
2 x pairs, Dry Contact
Digital Output
Alarm Relay output 24VDC, 1A
Power
Input Voltage
Primary inputs: 48~57VDC
Redundant Inputs: 48~57VDC
Power Consumption
System: 22W
PoE Power Budget: 240W
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Operating Temperature
-40˚C~70˚C (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
1,295 g (2.85 lb)
Dimension (WxHxD)
100 x 160 x 140 mm (3.93 x 6.3 x 5.51 in)
訂購資訊
| 型號 | 說明 |
|---|---|
| 9560-16GP4XS | Managed 16 x 10/100/1000 RJ45 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Aluminum |
*規格如有變更，恕不另行通知。
