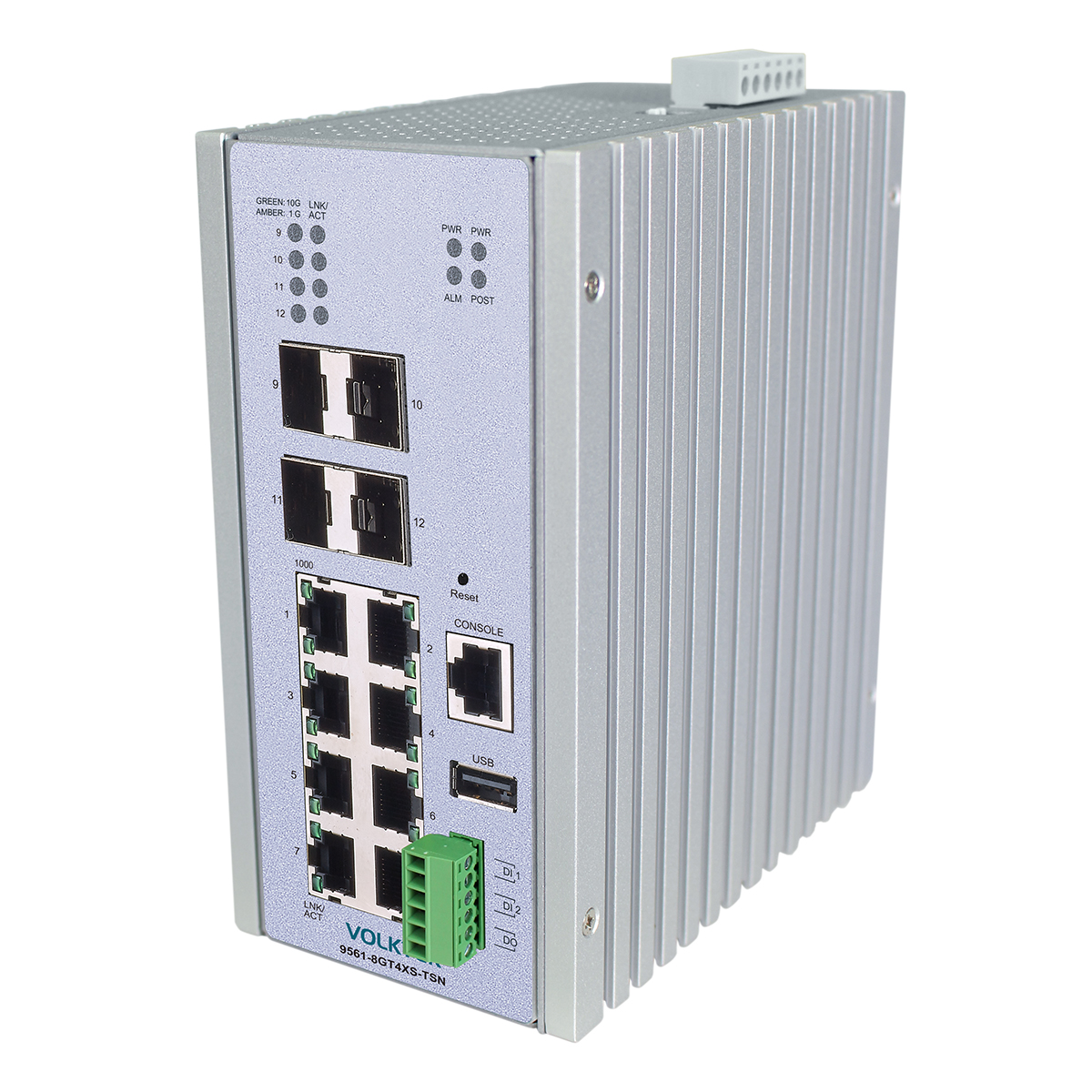

9561-8GT4XS-TSN 産業用ネットワークスイッチは、過酷な産業環境において高いパフォーマンスと信頼性を提供するために設計されています。本製品は、8基の 10/100/1000Mbps RJ45 ポートと 4基の FX/GbE/10G SFP+ ポートを備えた汎用性の高いインターフェースを搭載し、堅牢で柔軟な接続オプションを実現します。また、IEEE 1588 や 802.1AS-Rev などの精密時刻同期プロトコルをサポートしており、同期動作が必要なアプリケーションに最適です。
G.8032 やフル TSN への対応に加え、TSN ドメイン保護機能（802.1Qci、802.1Qav、802.1Qbv、802.1Qbu/802.1br）などの高度な機能を備え、ネットワークの信頼性とセキュリティを強化しています。トラフィックの高い可用性は、802.1CB、IEC-62439-2 2016 MRP、および HSR/PRP などの規格によって維持されます。さらに、時刻配布機能として 802.1AS-2020 (gPTP)、IEEE 1588:2019、および 1PPS 入出力に対応しています。また、802.3az (EEE) および Wake-on-LAN (WoL) 機能により、効率的な電力管理が可能です。
高精度な時刻同期と TSN サポート
本製品は、IEEE 802.1Qci、802.1Qav、802.1Qbv、802.1Qbu、802.1BR、IEEE 802.1CB、802.1AS-2020 gPTP、および IEEE 1588v2 を含む TSN（Time-Sensitive Networking）プロトコルに完全準拠しています。これにより、確定的なデータ伝送、精密な時刻同期、および堅牢なトラフィックシェーピングを実現し、オートメーションや制御システムの高度なニーズに応えます。
高度な冗長性と信頼性
G.8032、IEC-62439-2 MRP、HSR、PRP などのイーサネットリング保護プロトコルを実装しています。ネットワークの継続的な稼働を保証し、万が一の障害発生時にも**高速なリカバリ（復旧）**を可能にします。
包括的なネットワークセキュリティ
IEEE 802.1X ポートベース認証、TACACS+、ACL、DHCP スヌーピング、ARP インスペクション、BPDU ガード、ルートガード、IP ソースガード、および MAC アンチスプーフィングを搭載。不正アクセスを防止し、ネットワークの完全性を強固に保護します。
高度なトラフィック制御と QoS
VLAN (IEEE 802.1Q)、QinQ、IGMP スヌーピング/フィルタリング、MVLAN、QoS、ストーム制御、レート制限、ループ検知、ポートアイソレーション、SPAN/RSPAN/VSPAN、および VLAN 間ルーティングをサポート。きめ細やかな帯域幅制御により、マルチメディアやデータのスムーズな伝送を実現します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBASE-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1s
MSTP
IEEE 802.1p
Class of service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Network Access Control
IEEE 1588v2
PTP
IEEE 802.3ah
EFM
IEEE 802.3ag
CFM
ITU-TY.1731 Ethernet
OAM
IEEE 802.1AS
gPTP
IEEE 802.1Qci
PSFP
IEEE 802.1Qav
CBS
IEEE 802.1Qbv
TAS
IEEE 802.1Qbu
FP
IEEE 802.1br
BPE
IEEE 802.1CB
FRER
Interface
Ports
4 x FX/GbE/10G SFP+ Slots
1 x RS232 Console Port
1 x USB Port
2 x pairs Dry Contact Digital Inputs (DI)
1 x Alarm Relay Digital output (DO)
LED Panel
PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT
Power
Input Voltage
Primary inputs: 12~48VDC
Redundant Inputs: 12~48VDC
Power Consumption
System: TBD
Mechanical and Environment
Housing
Aluminum (IP30 Protection)
Operating Temperature
-40˚C~70˚C (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
TBD
Dimension (WxHxD)
80 x 160 x 140.3 mm (3.15 x 6.30 x 5.52 in)
注文情報
| 型式 | 説明 |
|---|---|
| 9561-8GT4XS-TSN | Layer 3 Managed 8 x 10/100/1000 RJ45 & 4 x FX/GbE/10G SFP+ Industrial TSN Switch |
*仕様は予告なしに変更される場合があります。
| ファイル名 | 発行日 | ダウンロード |
|---|---|---|
| 9561-8GT4XS-TSN Datasheet | 2026-04-01 |
|
