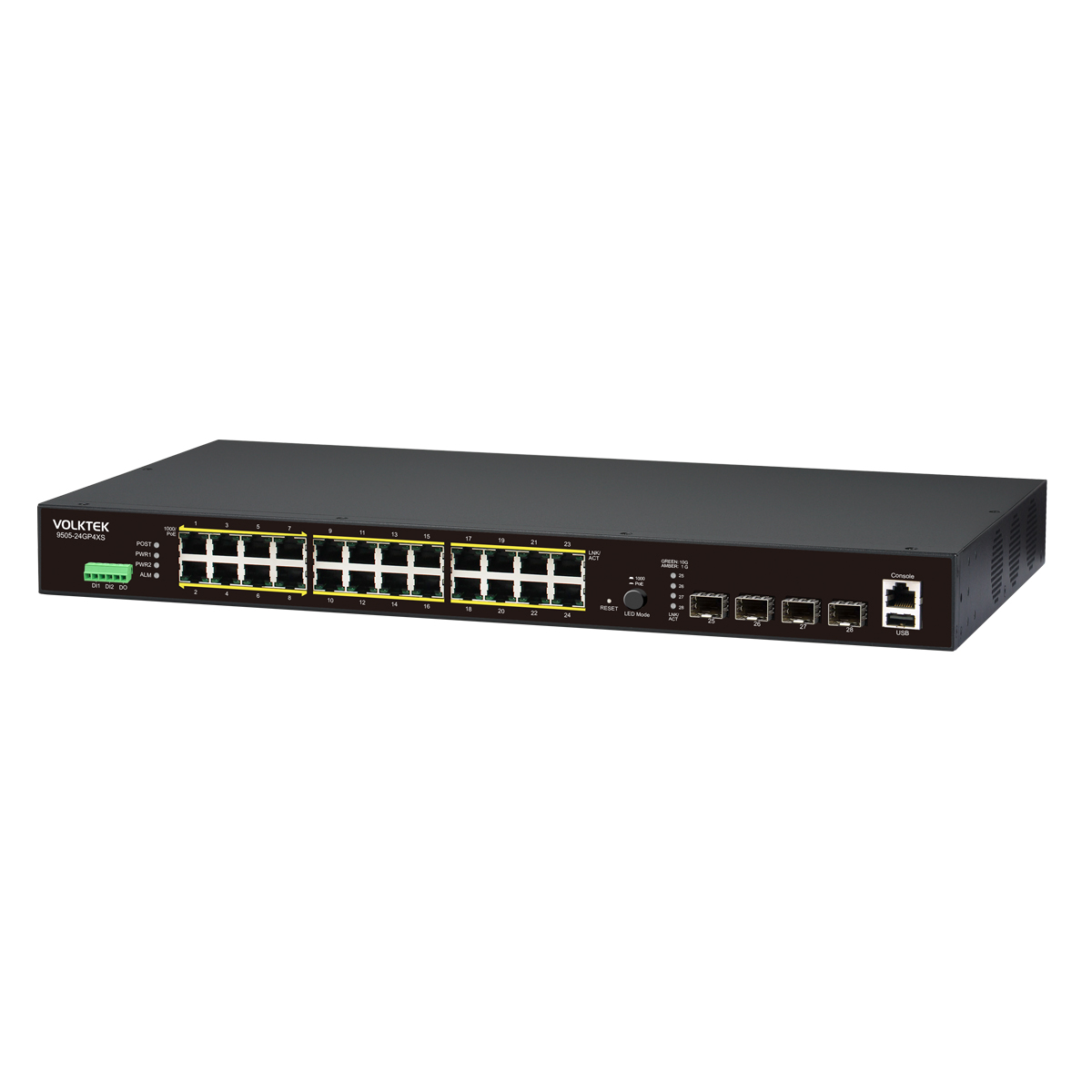

9505-24GP4XSシリーズは、IEEE 802.3bt/at/af準拠の24ポート10/100/1000Mbps RJ45 PoEポートと4基の10G SFP+アップリンク用光ファイバースロットを搭載した高性能レイヤー2マネージドPoEスイッチです。24ポートのギガビットPoEポート（IEEE 802.3bt/at/af準拠）と4基の10G SFP+アップリンクを搭載した高性能レイヤー2マネージドPoEスイッチです。銅線・光ファイバーの両ネットワーク構成に柔軟に対応し、企業ネットワークから産業用途まで幅広いアプリケーションに最適です。最大90W給電対応のbtPoEポートを備え、Wi-Fi 6/7アクセスポイント、PTZカメラ、LEDディスプレイ、IoTゲートウェイなどの高消費電力機器へ、安定した電力とデータ通信を提供します。
さらに、VLANセグメンテーション、リンクアグリゲーション、スパニングツリープロトコル、QoSトラフィック優先制御、IGMP Snooping、ACLアクセス制御などの豊富なレイヤー2機能を搭載し、帯域利用の最適化、データ伝送効率の向上、通信品質の向上、及びネットワークセキュリティの強化を実現します。
高いスイッチング性能とワイヤースピード転送アーキテクチャにより、多数のユーザーが利用する環境下でも安定した低遅延性能を提供します。リアルタイム映像配信、大容量ファイル転送、及びミッションクリティカルな業務システムに最適です。また、Web GUI、CLI、標準SNMPプロトコルによる柔軟な管理方式に対応し、IT管理者は用途に応じた管理方法を選択できます。リモートファームウェア更新や設定バックアップ／リストア機能によって導入・保守作業を効率化します。
堅牢な金属筐体と優れた放熱設計により、24時間365日の安定運用をサポートします。ラックマウント対応設計により設置スペースを有効活用でき、集中管理を容易にします。企業、教育機関、監視システム、スマートシティなど、次世代ネットワークインフラに最適なPoEソリューションを提供します。
10G SFP+ インターフェース
10G光ファイバー向けSFP+は、データ集約型アプリケーションに対して低遅延且つワイヤースピードの通信性能を提供します。10Gネットワークは、高度に専門化されたファイバーチャネル（SAN）と比較して低コストであり、導入や管理に特別なスキルを必要としません。また、複数のギガビットイーサネットリンクを集約する構成と比較して、コスト削減と管理性向上に貢献します。
SNMP リモート管理
本スイッチはSNMPによるリモート管理をサポートしており、ネットワーク管理者は遠隔地からスイッチの監視及び管理を行うことができます。この機能により、ネットワーク管理の柔軟性と制御性が向上し、問題の特定やトラブルシューティングが容易になります。管理者はスイッチの状態監視、設定変更、及びリアルタイムアラートの受信を行うことができ、常に最適なネットワークパフォーマンスを維持できます。
IGMP Snooping
IGMP Snoopingは、工場自動化環境においてマネージドスイッチ上のIGMPパケットを監視する強力な機能です。受信を希望する端末のみにマルチキャストトラフィックを転送することで、不要なトラフィックを削減します。これにより、ネットワークの効率化、輻輳の低減、及びパフォーマンス向上を実現し、高品質なサービスを提供します。マルチキャストを認識しないスイッチがブロードキャストドメイン内の全ポートへトラフィックを送信するのに対し、IGMP Snoopingはストリーミングや高帯域IPアプリケーションによるマルチキャストトラフィックを最小限に抑えます。
ACL
L2/L3/L4 ACL（アクセスコントロールリスト）機能は、カスタマイズされたフィルタリングルールに基づき、パケットの転送または遮断を選択的に行うことで、工場自動化ネットワークにおけるトラフィック制御を実現します。条件にはMACアドレス、IPアドレス、ポート番号などが含まれます。この詳細な制御により、不要なデバイスのアクセス制限や悪意のあるトラフィックの遮断が可能となり、安全かつ柔軟なネットワーク運用を実現します。
Multiple Fiber Ring Ports
本機能は、ネットワークインフラに冗長性と耐障害性を提供します。冗長化された光リングを構築し、自動的にリング間を切り替えることで通信の継続性を確保し、ダウンタイムを最小限に抑えます。ネットワークの可用性、信頼性、及びコスト効率を向上させるとともに、容易な設定と導入を可能にします。
IEEE 802.3bt
本機能により、PTZカメラ、無線アクセスポイント、LEDディスプレイ、デジタルサイネージ、及び産業用IoT機器などの高消費電力デバイスへ直接給電できます。データ通信と電力供給を1本のイーサネットケーブルに統合することで、ネットワーク導入の簡素化、配線コストの削減、及び設置の柔軟性向上を実現します。また、インテリジェントPoE管理機能により、電力消費の監視、PoEのオン／オフスケジュール設定、及び重要機器への優先給電が可能となり、効率的で信頼性の高いネットワーク運用を支援します。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBase-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
PoE, Power over Ethernet
IEEE 802.3at
PoE+, PoE Plus
IEEE 802.3bt
Type 3 / Type 4, 4PPoE
IEEE 802.3az
EEE, Energy Efficient Ethernet
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
Spanning Tree Protocol
IEEE 802.1w
Rapid Spanning Tree Protocol
IEEE 802.1s
Multiple Spanning Tree Protocol
IEEE 802.1p
Class of service, priority protocols
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Network Access Control
Interface
Ports
24 x 10/100/1000 PoE RJ45
4 x 1G/10G SFP+
1 x RS232 Console Port
1 x USB Port
Digital Input
2 x pairs, Dry Contact
Digital Output
Relay Output x1, Alarm Relay x1 (1A@24V DC)
LED Panel
POST, PWR1, PWR2, ALM, 1000/PoE, LINK/ACT
Power
Input Voltage
9505-24GP4XS-A-C / AA-C: 100~240V AC, 50/60Hz
9505-24GP4XS-D-I: 48~57V DC
Power Consumption
9505-24GP4XS-A-C: 22W (System Only)
9505-24GP4XS-AA-C: 29W (System Only)
9505-24GP4XS-D-I: 16W (System Only)
PoE++ Functions
Port 1~8: IEEE 802.3af/802.3at/802.3bt powered devices
Port 9~24: IEEE 802.3af/802.3at powered devices
PoE Power Budget
9505-24GP4XS-A-C / version: 100~240V AC, 450Watt @ 50ºC (122ºF)
9505-24GP4XS-AA-C version:100~240V AC, 685Watt @ 50ºC (122ºF)
9505-24GP4XS-D-I version: 48~57V DC, 685Watt @70ºC (167ºF)
Mechanical and Environment
Housing
Metal (IP30 Protection)
FAN
9505-24GP4XS-A-C / AA-C: 4,
9505-24GP4XS-D-I: 0
Operating Temperature
9505-24GP4XS-A-C / AA-C: 0ºC~50ºC (32ºF~122ºF),
9505-24GP4XS-D-I: -40ºC~70ºC (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
A-C: 4.14 KG (9.13 lb),
AA-C: 4.66 KG (10.27 lb),
D-I: 3.74 KG (8.25 lb)
Dimension (W x H x D)
440 x 44 x 284 mm (17.3 x 1.73 x 11.2 in)
注文情報
| 型式 | 説明 |
|---|---|
| 9505-24GP4XS-A-C | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
| 9505-24GP4XS-AA-C | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
| 9505-24GP4XS-D-I | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
*仕様は予告なしに変更される場合があります。
