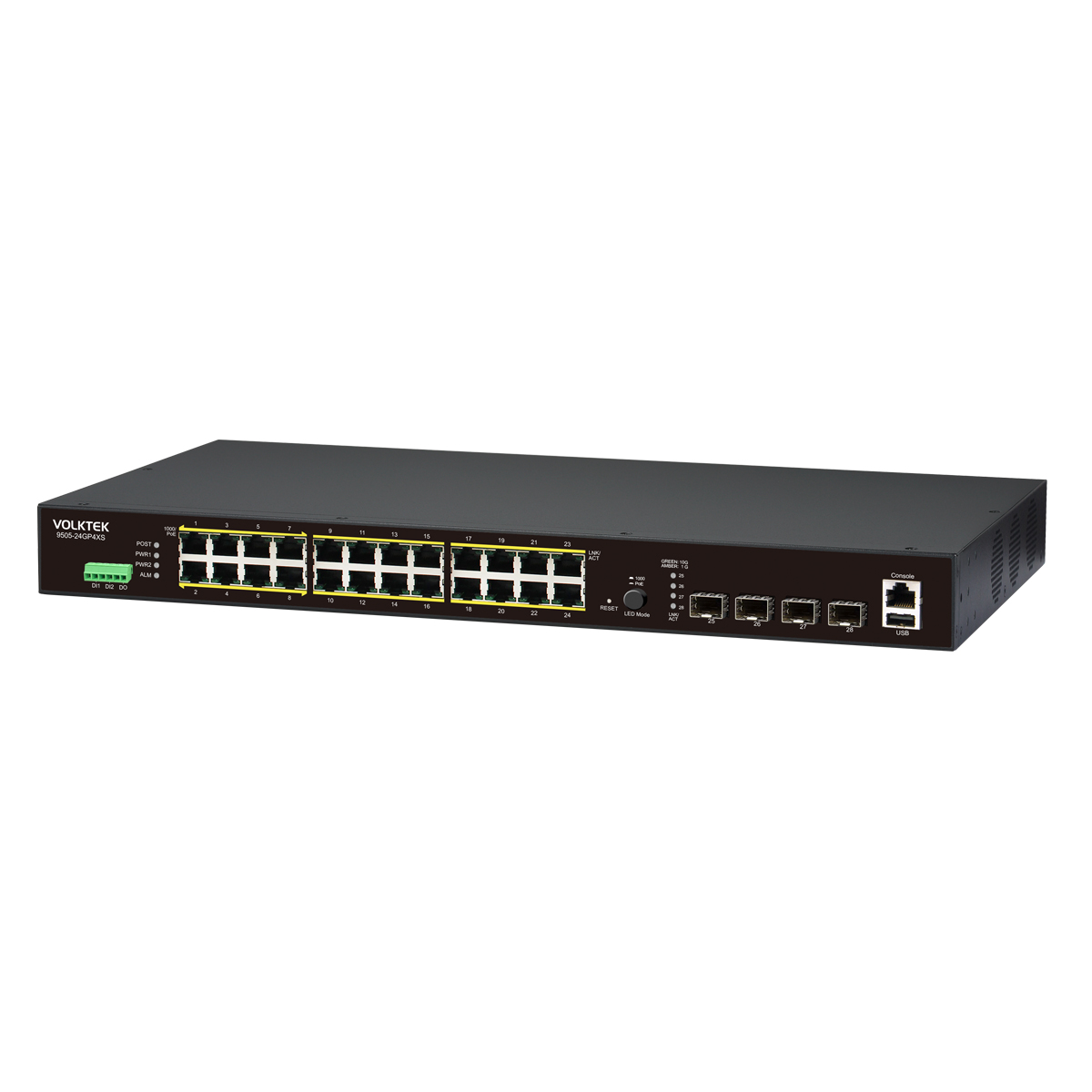

這款9505-24GP4XS系列是一款高效能的Layer 2管理型PoE交換器，配備24個符合IEEE 802.3bt/at/af標準的10/100/1000 Mbps RJ45 PoE連接埠，以及4個10G SFP+光纖上行插槽，為銅纜與光纖網路架構提供彈性的支援。憑藉強大的 PoE電力預算，它能在btPoE連接埠上提供高達90W的電力，為Wi-Fi 6/7無線基地台、PTZ攝影機、LED顯示器和物聯網（IoT）閘道器等高耗電設備，提供可靠的電力與數據傳輸。
本產品配備了完善的Layer 2功能套件，包括VLAN分段、連結聚合（Link Aggregation）、生成樹協定（Spanning Tree Protocol）、QoS流量優先級管理、IGMP監聽（IGMP Snooping）以及ACL存取控制，能有效最佳化頻寬利用率、提升數據傳輸效率，並確保關鍵應用程式的品質與安全。
憑藉高交換容量與線速（Wire-speed）轉發架構，即使在高承載的多用戶流量負載下，它也能提供穩定且低延遲的效能表現，使其成為即時影像串流、大檔案傳輸和關鍵業務系統的理想選擇。此交換器提供多種管理介面，包括直觀易用的Web GUI、命令列介面（CLI）以及標準SNMP協定支援，讓IT管理人員可以自由選擇偏好的管理方式。此外，它還支援遠端韌體升級、設定檔備份與還原，確保能快速部署且易於維護。
該裝置採用耐用的金屬外殼與高效的散熱設計，確保24/7全天候的可靠運作。其機架式（Rack-mountable）的外觀尺寸可節省寶貴的機櫃空間，並簡化集中化的網路管理。憑藉先進的btPoE供電能力，它為企業、校園、監控和智慧城市網路中驅動次世代設備，提供了具備前瞻性的解決方案。
10G SFP+介面 (10G SFP+ Interface)
用於10G光纖的SFP+能為數據密集型應用提供具備低延遲的線速（Wire-speed）吞吐量。10G網路的成本比高度專業化的光纖通道（SAN）更低，且在安裝與管理上不需要專門的技術能力。與聚合多個千兆乙太網路連結相比，它能有效幫助降低成本並提升可管理性。
SNMP遠端管理 (SNMP Remote Management)
此工業級交換器支援透過 SNMP 進行遠端管理，允許網路管理人員從遠端位置監控和管理交換器。此功能在管理網路時提供了更高的控制力與彈性，使管理人員能更輕鬆地識別並排除故障。透過SNMP遠端管理，管理人員可以遠端監控交換器狀態、配置設定並接收即時告警，從而確保網路始終保持最佳效能。
IGMP監聽 (IGMP Snooping)
IGMP Snooping是一項強大的功能，用於在工廠自動化中監控管理型交換器上的IGMP封包。它透過選擇性地僅將流量轉發給表示有接收意願的特定接收者，來減少多播（Multicast）流量。這創造了一個更高效、更優化且減少擁塞並提升效能的網路，從而帶來更高的服務品質。與缺乏多播支援、進而在廣播域內不加區別地向所有連接埠廣播流量的交換器不同，IGMP snooping能最大程度地減少由串流媒體和其他高頻寬IP應用程式所產生的多播流量體積。
存取控制清單 (ACL)
L2/L3/L4存取控制清單（ACL）功能允許網路營運商在工廠自動化中，透過基於自訂過濾規則選擇性地轉發或阻擋封包，來控制流量控制。過濾條件包括 MAC與IP位址、連接埠號等。這種細粒度的控制有助於透過限制未授權裝置的存取並阻擋惡意流量，來管理網路流量。它確保了高效、安全且具彈性的網路營運，並能適應不斷變化的業務需求。
多重光纖環網埠 (Multiple Fiber Ring Ports)
多重光纖環網埠為網路基礎設施提供了備援（Redundancy）與容錯能力。此功能可建立備援的光纖環網並在它們之間自動切換，確保通訊不中斷並將停機時間降至最低。它在易於配置與部署的同時，提高了網路的可用性、可靠性與成本效益。
IEEE 802.3bt
此功能允許直接為高耗電設備供電，例如PTZ攝影機、無線基地台（AP）、LED顯示器、數位看板和工業級物聯網（IoT）設備，而不需要獨立的電源供應器。藉由將數據與電力整合至單一乙太網路線中，btPoE簡化了網路部署、降低了佈線成本並提高了安裝彈性。透過智慧型PoE管理，管理人員可以遠端監控電力消耗、排程PoE的開啟/關閉並為關鍵設備設定優先級，以確保高效且可靠的網路營運。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3z
1000BASE-SX/LX
IEEE 802.3ae
10GBase-SR/LR/ER
IEEE 802.3 Nway
Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3ad
Link Aggregation
IEEE 802.3af
PoE, Power over Ethernet
IEEE 802.3at
PoE+, PoE Plus
IEEE 802.3bt
Type 3 / Type 4, 4PPoE
IEEE 802.3az
EEE, Energy Efficient Ethernet
IEEE 802.1AB
LLDP
IEEE 802.1ad
QinQ
IEEE 802.1D
Spanning Tree Protocol
IEEE 802.1w
Rapid Spanning Tree Protocol
IEEE 802.1s
Multiple Spanning Tree Protocol
IEEE 802.1p
Class of service, priority protocols
IEEE 802.1Q
VLAN tagging
IEEE 802.1X
Network Access Control
Interface
Ports
24 x 10/100/1000 PoE RJ45
4 x 1G/10G SFP+
1 x RS232 Console Port
1 x USB Port
Digital Input
2 x pairs, Dry Contact
Digital Output
Relay Output x1, Alarm Relay x1 (1A@24V DC)
LED Panel
POST, PWR1, PWR2, ALM, 1000/PoE, LINK/ACT
Power
Input Voltage
9505-24GP4XS-A-C / AA-C: 100~240V AC, 50/60Hz
9505-24GP4XS-D-I: 48~57V DC
Power Consumption
9505-24GP4XS-A-C: 22W (System Only)
9505-24GP4XS-AA-C: 29W (System Only)
9505-24GP4XS-D-I: 16W (System Only)
PoE++ Functions
Port 1~8: IEEE 802.3af/802.3at/802.3bt powered devices
Port 9~24: IEEE 802.3af/802.3at powered devices
PoE Power Budget
9505-24GP4XS-A-C / version: 100~240V AC, 450Watt @ 50ºC (122ºF)
9505-24GP4XS-AA-C version:100~240V AC, 685Watt @ 50ºC (122ºF)
9505-24GP4XS-D-I version: 48~57V DC, 685Watt @70ºC (167ºF)
Mechanical and Environment
Housing
Metal (IP30 Protection)
FAN
9505-24GP4XS-A-C / AA-C: 4,
9505-24GP4XS-D-I: 0
Operating Temperature
9505-24GP4XS-A-C / AA-C: 0ºC~50ºC (32ºF~122ºF),
9505-24GP4XS-D-I: -40ºC~70ºC (-40°F~158°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
A-C: 4.14 KG (9.13 lb),
AA-C: 4.66 KG (10.27 lb),
D-I: 3.74 KG (8.25 lb)
Dimension (W x H x D)
440 x 44 x 284 mm (17.3 x 1.73 x 11.2 in)
訂購資訊
| 型號 | 說明 |
|---|---|
| 9505-24GP4XS-A-C | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
| 9505-24GP4XS-AA-C | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
| 9505-24GP4XS-D-I | Managed 8 x 10/100/1000 btPoE & 16 x 10/100/1000 PoE+ & 4 x 1G/10G SFP+ Industrial Switch, Metal |
*規格如有變更，恕不另行通知。
