INS-8005EM
表示 隠す
製品特徴
  • ファストイーサネット対応デバイス向けの5ポート10/100BASE-TX RJ45ポートを搭載し、高度な機能を提供
  • オートネゴシエーション対応ポートにより、追加の機器設定なしで容易に導入可能
  • Flow Control及びStorm Controlにより、通信フローを一定に維持し、バッファオーバーフローやブロードキャストストームを防止
  • VLAN Passthru機能により、VLANパケットを破棄または変更することなく転送し、パケットロスを防止
  • Industrial QoS（EtherNet/IP、PROFINET、GOOSEパケット）、ポート単位の優先制御、及び802.1pタグ付けに対応
  • DNV認証を取得し、安全且つ信頼性の高い船舶向け通信アプリケーションに対応
  • 動作温度範囲 -40℃～75℃（-40°F～167°F）、IP40対応アルミ筐体

* UL認証における最高動作温度範囲は -40℃～75℃（-40°F～167°F）、DNV認証（Class D）は -25℃～70℃（-13°F～158°F）です。
* DNV認証では、公称電圧24VDCが規定されています。
* スイッチ筐体はIP40保護等級に準拠して設計されていますが、本製品のDNV認証における保護等級はIP20です。

  • -40°C-75°C
  • Auto Negotiation
  • ESD Protection
  • IP Code 40
  • Ports Priority
  • QoS
  • Surge Protection
  • DNV
  • UL
  • ROHS CE FC
問い合わせる Compare
製品概要 機能 仕様 ダウンロード
製品概要

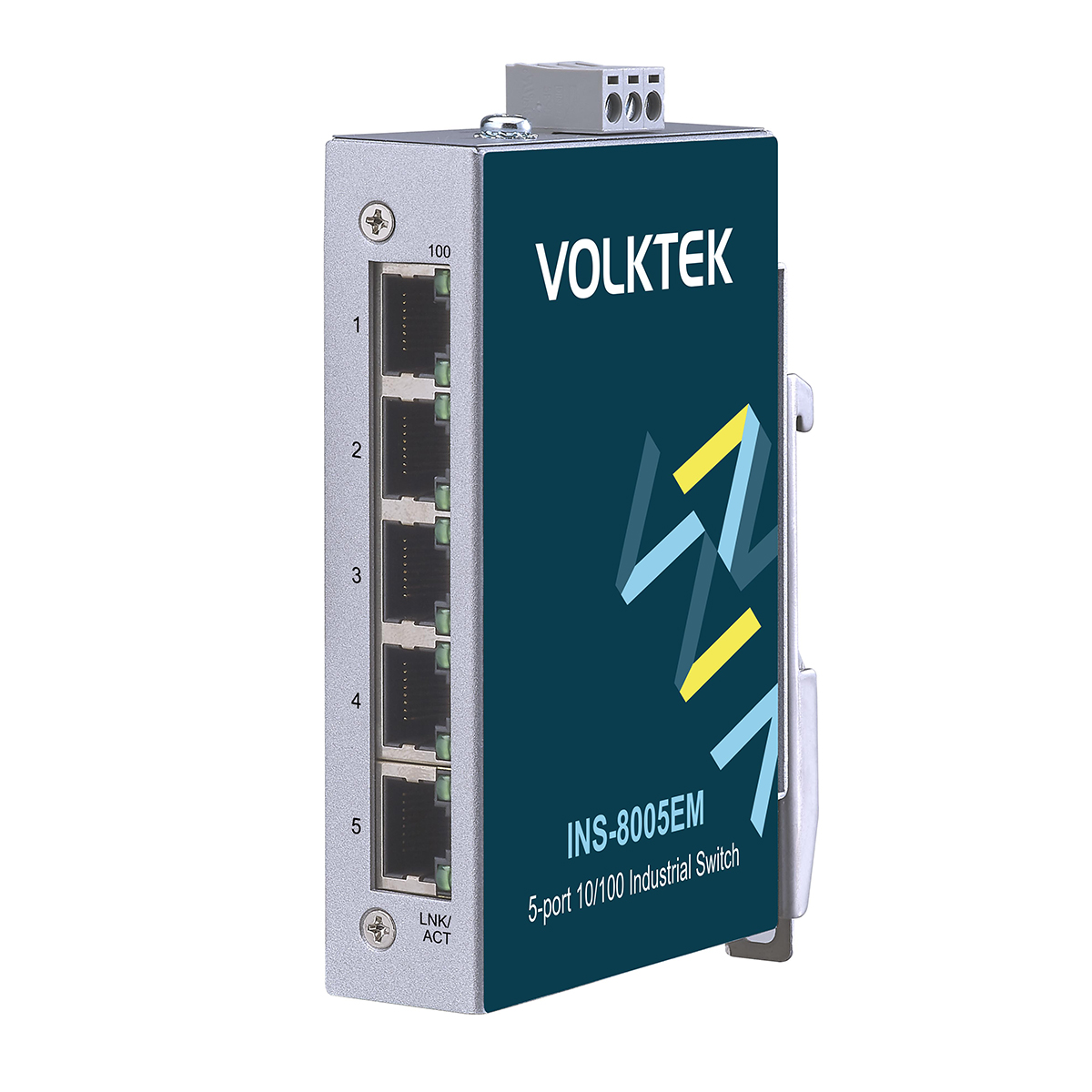

INS-8005EMは、5ポートの10/100Mbpsオートネゴシエーション対応ダウンリンクポートを搭載したアンマネージド産業用ファストイーサネットスイッチです。工場フロアのイーサネットネットワーク拡張や、複雑なネットワーク構成及び限られた設置スペースを伴う高負荷環境向けに設計されています。

本スイッチは、重要な産業用データパケットの優先処理、通信時のデータ損失防止、安定したデータ伝送を実現するための各種トラフィック最適化機能とネットワーク性能向上機能を搭載しています。Flow Control、Storm Control、VLAN Passthruなどの機能に加え、EtherNet/IP、PROFINET、GOOSEなどの産業用プロトコルを優先処理します。また、ポート単位のQoS及びIEEE 802.1p Tag Quality of Serviceをサポートし、高優先度データの確実な伝送を実現します。

さらに、産業グレードのコンポーネントを採用しており、振動、衝撃、落下、電磁干渉、及び極端な温度変化などの過酷な環境要因から機器を保護し、厳しい産業環境においても高い信頼性を発揮します。



機能

事故対策設計
電磁干渉（EMI）、静電気放電（ESD）、サージ電圧、過電圧、過電流などの電気的トラブルに対する保護機能を備え、予期せぬ事故や異常発生時にも安定した動作を維持します。

冗長電源システム
継続的な電力供給を保証するため、本製品は標準的な産業用端子台を介して2系統の電源及びアラームに同時接続できるよう設計されています。一方の電源に障害が発生した場合、自動的にもう一方の電源へ切り替わり、同時にアラームを発報して技術者へ通知します。

省スペース・簡単設置
全ポートでAuto MDI/MDI-X（Medium Dependent Interface / MDI Crossover）をサポートしており、他のスイッチやハブとの接続を容易に行うことができます。

包括的なQoS
IEEE 802.1p Quality of Service（QoS）をサポートし、帯域利用効率を向上させます。これにより、トラフィックが集中する状況下でも、時間に敏感なデータを重要なアプリケーションへ遅延なく確実に伝送できます。

仕様

Standards

IEEE 802.3

10BASE-T

IEEE 802.3u

100BASE-TX

IEEE 802.3

Nway Auto-negotiation

IEEE 802.3x

Flow Control

IEEE 802.1p

Class of Service

Interface

Ports

5 x 10/100BASE-TX (RJ45)

LED Panel

PWR, 100, LNK/ACT

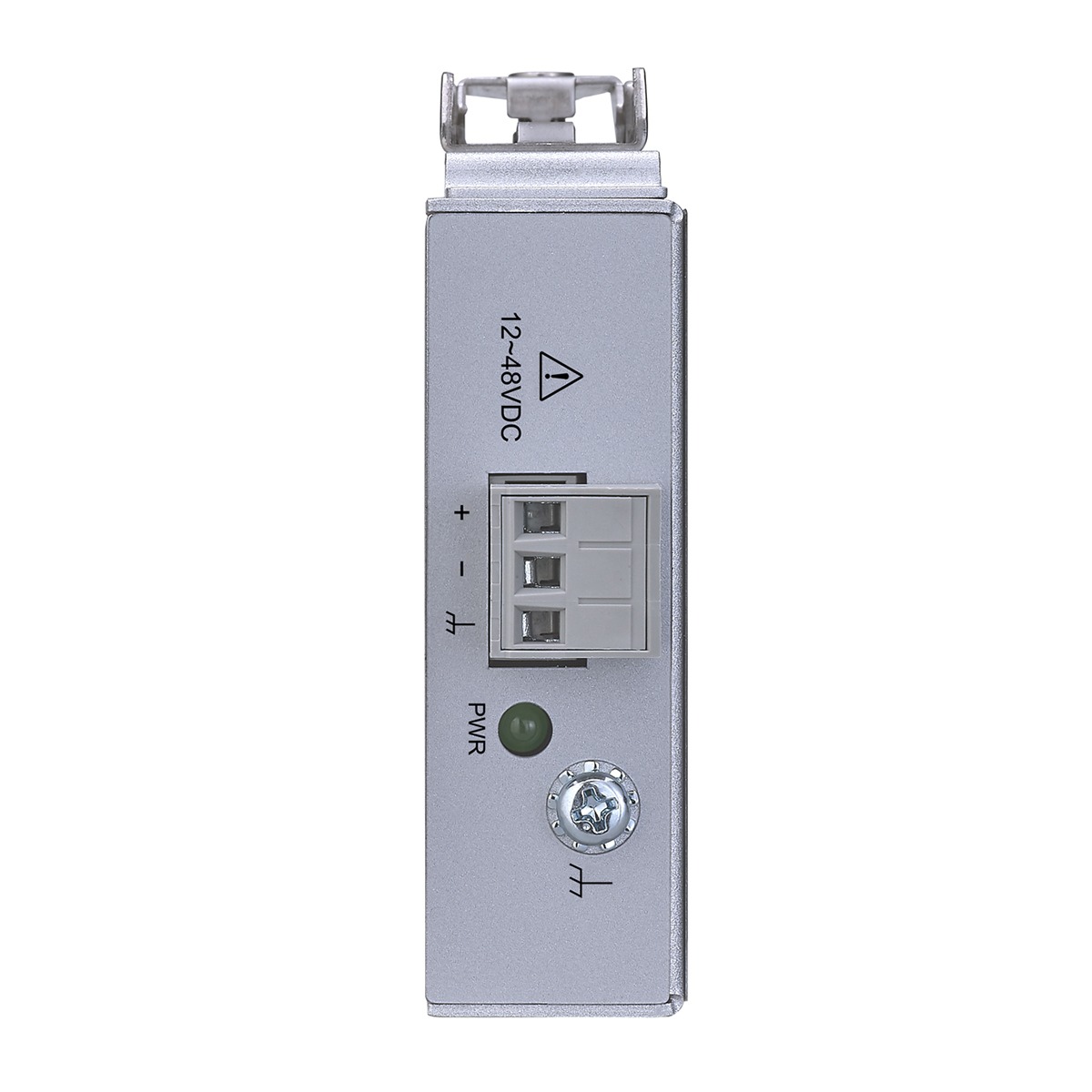

Power

Input Voltage

12~48VDC (Nominal 24VDC for marine use)

Connector

Terminal block

Max Power Consumption

4W

Reverse Polarity Protection

Present

Over Load Protection

Present

Mechanical and Environment

Housing

Aluminum (IP40 Protection)

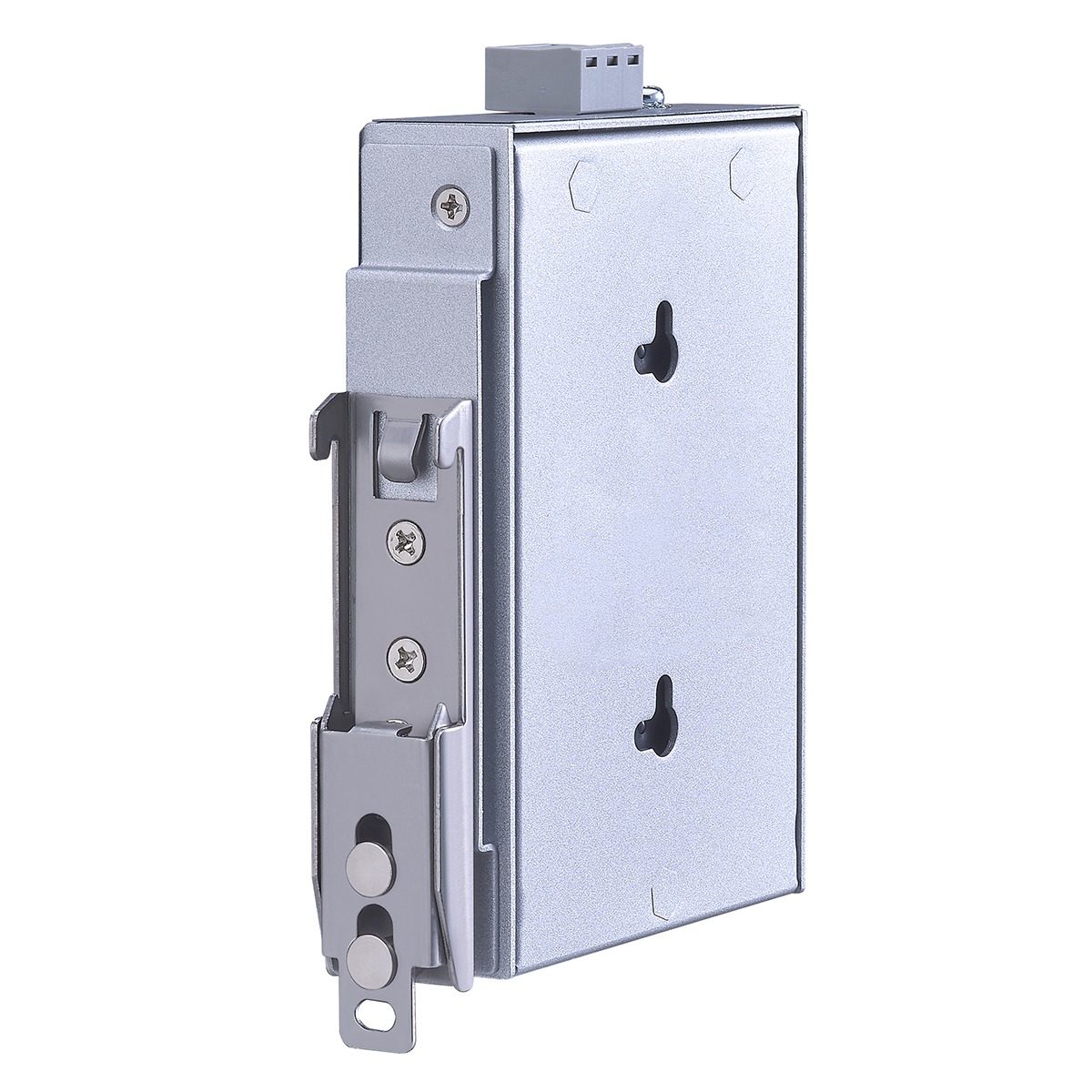

Mounting

DIN-Rail

Operating Temperature

-40°C~75°C (-40°F~167°F)

Storage Temperature

-40°C~85°C (-40°F~185°F)

Operating Humidity

5 to 95% RH (non-condensing)

Storage Humidity

5 to 95% RH (non-condensing)

Weight

183.4 g (0.4 lb)

Dimension (WxHxD)

23.6 x 109.2 x 73.8 mm (0.93 x 4.3 x 2.90 in)



注文情報

型式 説明
INS-8005EM Premium Unmanaged 5 x 10/100 RJ45 Industrial Switch, DNV Marine Approval



*仕様は予告なしに変更される場合があります。

ダウンロード
ファイル名 発行日 ダウンロード
INS-8005EM Datasheet 2026-06-17
