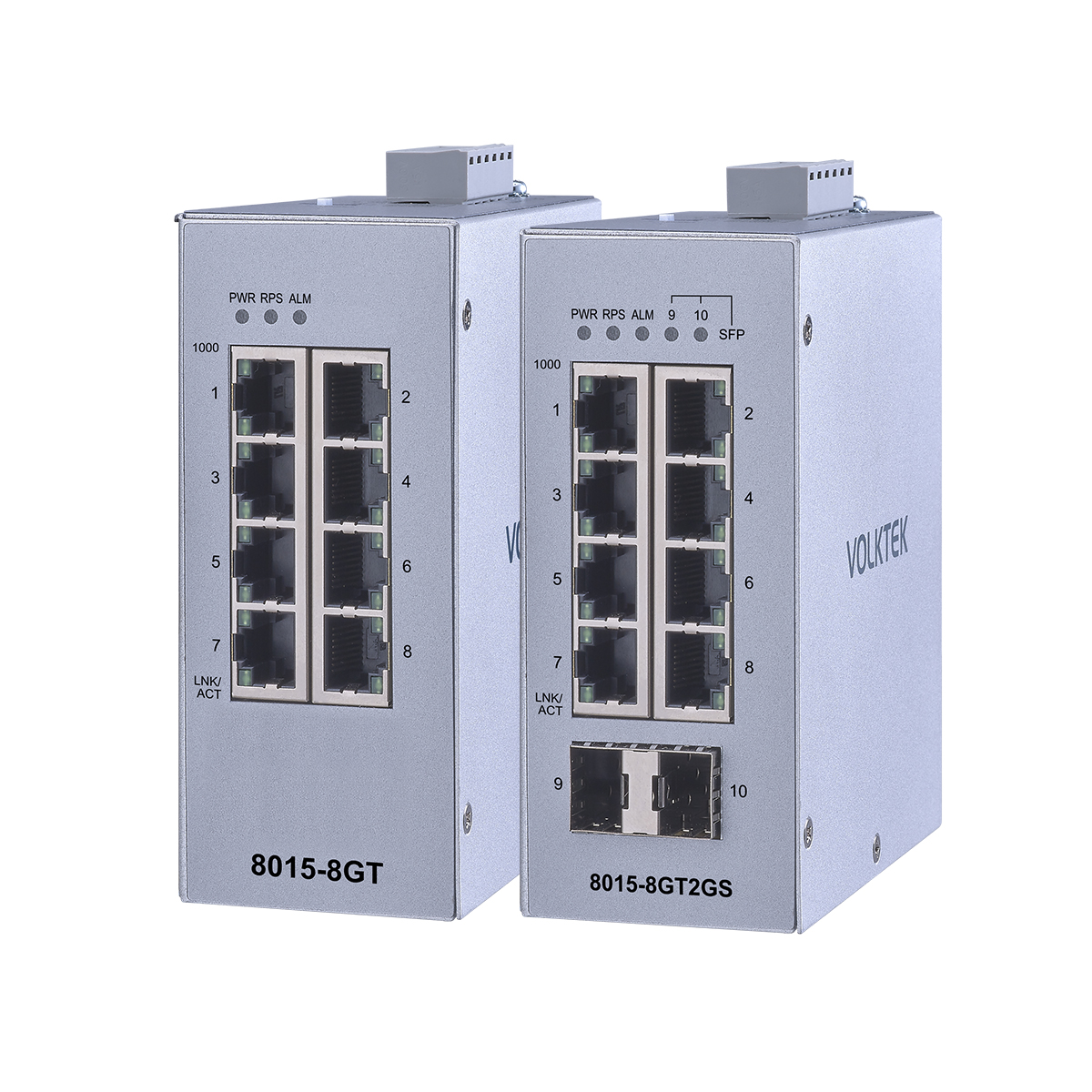

Woodpecker 8015 系列是一款輕度管理的 8 埠 10/100/1000 RJ45 下載連接埠和 2 埠 FX/GbE 多速率 SFP 上行連接埠的工業級交換機，專為自動化環境中的控制器和設備之間的實時監控和通信而設計。此交換機可用於 PLC、HMI 和舊有設備等工業裝置。它在所有埠上提供自動協商和 Modbus TCP，以便在工業以太網應用中輕鬆聚合設備。
該交換機擁有多種配置管理工具，技術人員只需三小時即可學會使用此設備。嚮導將安裝過程縮短為三步驟和三分鐘。監控和管理平台，包括拓撲圖和儀表板，提供實時有用的信息，幫助用戶診斷網絡並進行故障排除，無需隨時現場技術人員。速率限制和 QoS（服務質量）功能可實現網絡優化。
該交換機由工業級元件構成，封裝於具有高導熱性的金屬外殼中，以保護設備免受工具和危害的損害。設計能夠承受振動、震驚、自由落體，並且耐受 -40℃~75℃ (-40°F~167°F) 的極端溫度，適用於惡劣的工業環境。為確保可靠性，冗餘電源供應和端子塊上的報警繼電器聯絡確保不間斷運行，並在電力故障時發出警報。
LAMUNGAN - 監控與管理平台
Lamungan 是 定揚的嵌入式監控與管理平台，提供易於使用的介面，包括嚮導、拓撲圖和儀表板，幫助用戶在更短的時間內完成更多工作，節省資源並提高效率。它整合了關於設備部署和安裝、網路性能、設備監控和網路配置的四個工具。
嚮導 - 三步驟安裝，三分鐘完成
當新的交換機連接時，嚮導幫助技術人員設置網路訪問、安全和登錄信息。這使得可以快速完成所有設備的安裝，然後在網路連接穩定後繼續進行遠程配置。對於不熟悉這類設備的用戶，嚮導可以解決很多麻煩。
拓撲圖 - 一覽無遺的智能互動網絡
為了便於問題查找和故障排除，網絡的鳥瞰圖給予 OT 和 IT 用戶全面的理解。乙太網交換機使用智能技術來發現第三方設備、其介面和鏈路狀態，並用三色代碼（綠色、琥珀色和紅色）表示。此外，用戶可以用自定義圖標和背景圖像設置地圖。
儀表板 - 網絡性能可視化
儀表板允許用戶以簡單的介面可視化交換機 CPU 性能和數據傳輸速率，快速檢測設備和網絡問題，並提供快速協助。
第三方設備相容性與速度適應性
該設備的多速率連接埠可以在銅線上以 10/100/1000 Mbps 的不同乙太網速度傳輸數據，並在光纖上以 100/1000 Mbps 的速度適應第三方設備的乙太網速度。當舊有設備連接到交換器時，它會與設備進行自動協商，減少需要額外適配器以調整預算。
優化網路性能
數據實時傳輸到控制中心或其他設備是至關重要的，通過 QoS（服務質量）和流量控制功能，交換器優先處理數據傳輸，並提高性能。

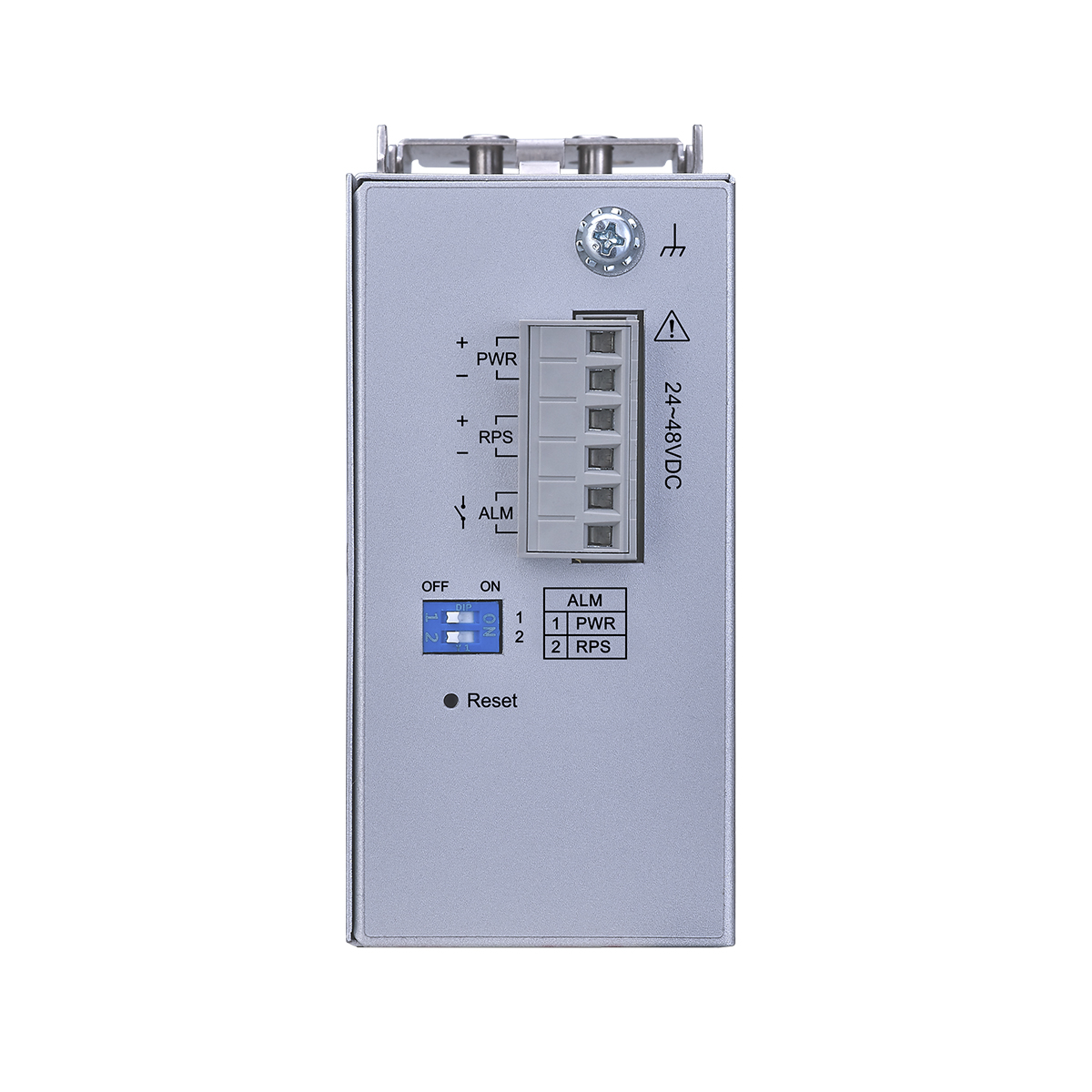

電源故障保護：冗餘電源輸入與繼電器輸出報警
為了確保電源持續運行，該交換機設計為同時連接兩個電源和報警。如果主要電源停止工作，交換器將自動切換到備用電源並觸發通知報警，以在電力故障時通知技術人員。
耐極端環境
該設備由工業級元件構成，在內部測試並獲得國際市場安全組織如 CE、FCC 和 RoHS 的認證，以在惡劣環境條件下可靠運行。對於 -40℃~75℃ (-40°F~167°F) 的極端溫度具有強大的耐受性，並能抵抗干擾，使該設備在多種機械設備周圍的惡劣環境中表現出色。
Standards
IEEE 802.3
10BASE-T
IEEE 802.3u
100BASE-TX
IEEE 802.3ab
1000BASE-T
IEEE 802.3u (Woodpecker 8015-8GT2GS-I)
100BASE-FX
IEEE 802.3z (Woodpecker 8015-8GT2GS-I)
1000BASE-SX/LX
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3x
Flow Control
IEEE 802.3az
Energy Efficient Ethernet (EEE)
IEEE 802.1AB
LLDP
IEEE 802.1D
STP
IEEE 802.1w
RSTP
IEEE 802.1p
Class of Service
IEEE 802.1Q
VLAN Tagging
IEEE 802.1X
Port Authentication

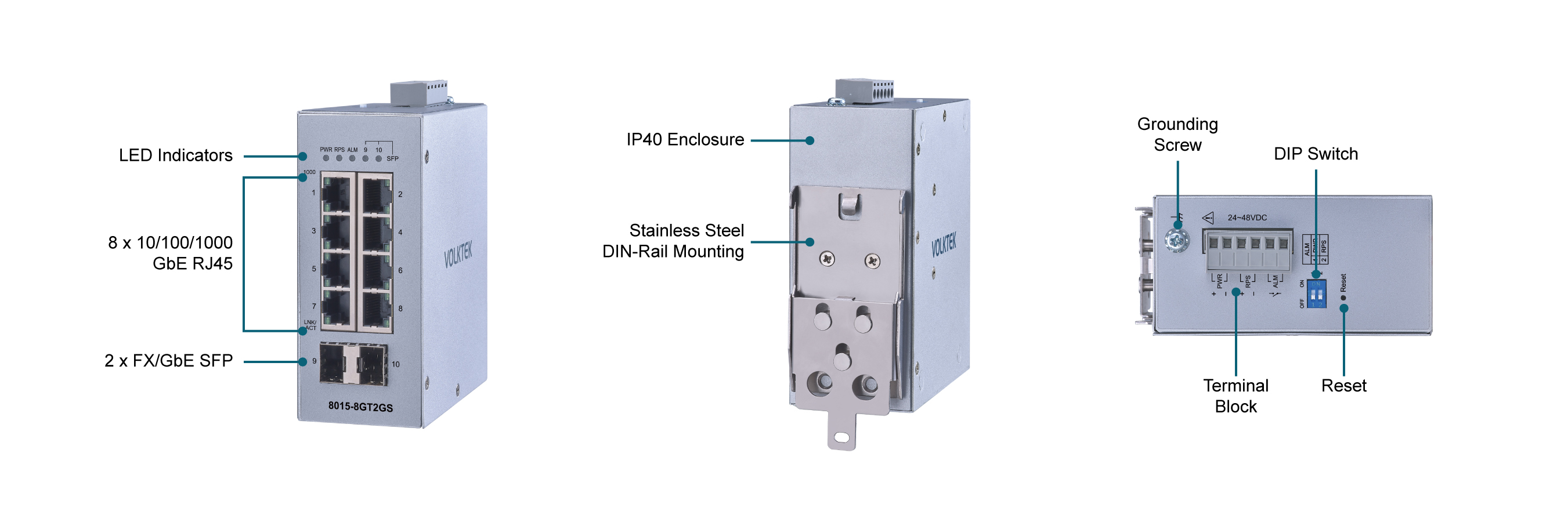

Interface
Ports
8015-8GT-I : 8x10/100/1000BASE-T
8015-8GT2GS-I : 8x10/100/1000BASE-T & 2x100FX/GbE SFP
DIP Switch
Primary/Redundant Power Voltage Drop Alarm setting
LED Panel
8015-8GT-I : PWR, RPS, ALM, 1000, LNK/ACT
8015-8GT2GS-I : PWR, RPS, ALM, SFP, 1000, LNK/ACT
Power
Input Voltage
Primary inputs: 24~48V DC
Redundant inputs: 24~48V DC
Connection
Teminal Block
Power Consumption
System: 8015-8GT2GS-I: Max. 11W, 24V DC @ 0.4A
8015-8GT-I: Max. 10W, 24V DC @ 0.35A
Alarm Relay
One relay output, 1 A @ 24V DC
Mechanical and Environment
Housing
Metal

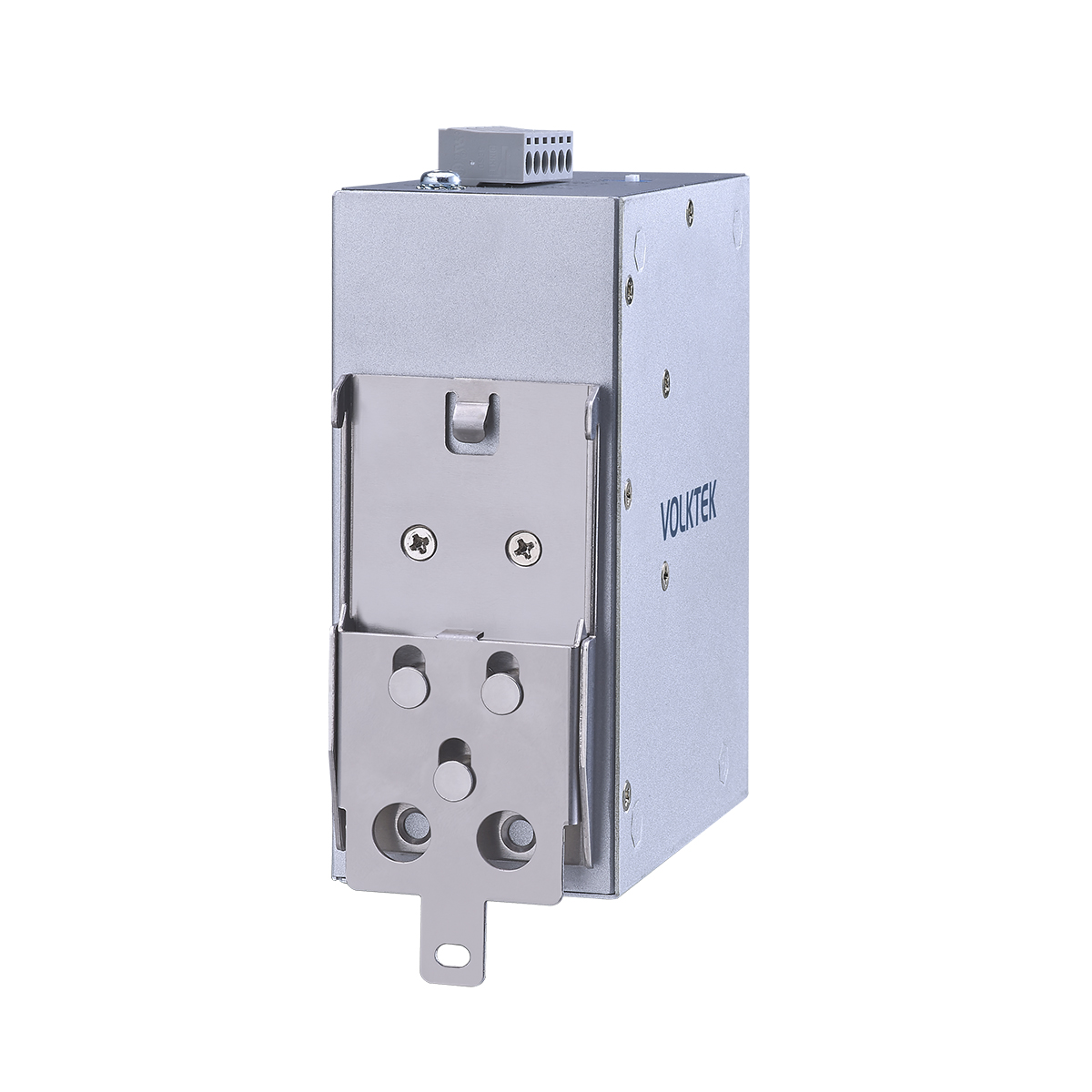

Mounting
DIN-Rail
Operating Temperature
-40°C~75°C (-40°F ~167°F)
Storage Temperature
-40°C~85°C (-40°F~185°F)
Operating Humidity
5 to 95% RH (non-condensing)
Storage Humidity
5 to 95% RH (non-condensing)
Weight
8015-8GT-I: 500 g (1.21 lb)
8015-8GT2GS-I: 550 g (1.10 lb)

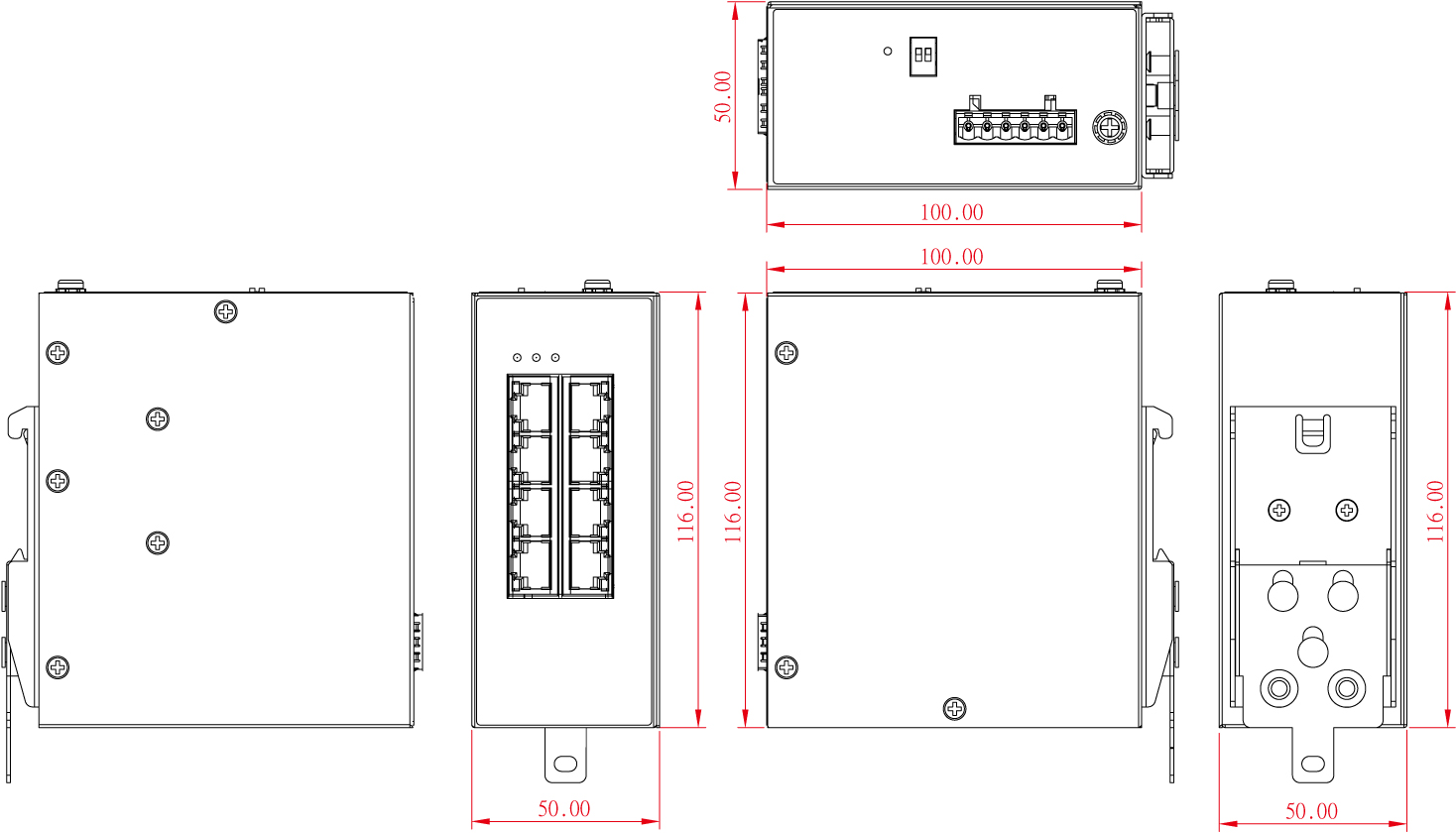

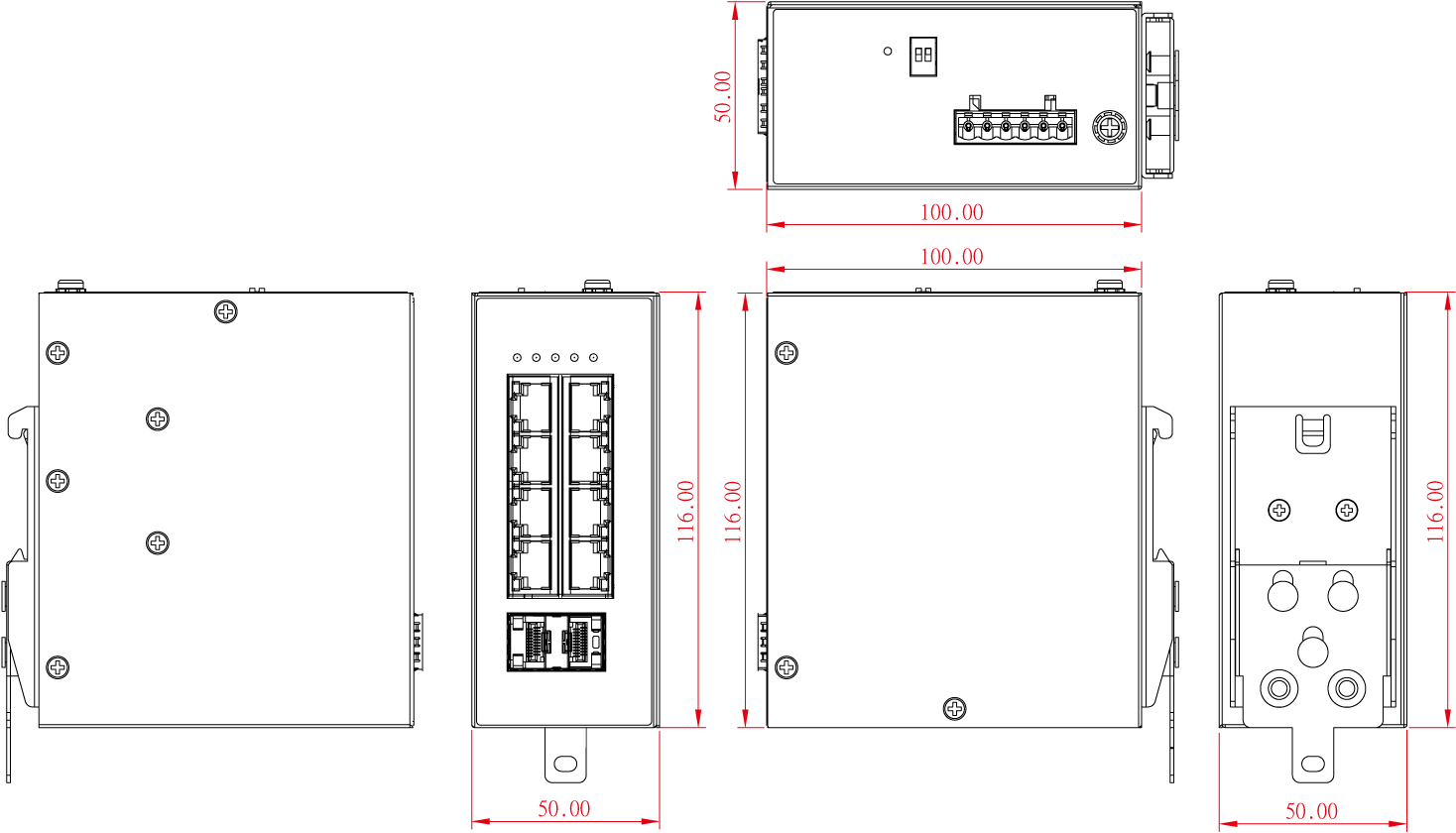

Dimension (WxHxD)
50 x 116 x 100 mm (1.97 x 4.57 x 3.93 in)
Ordering Information
| Model | Description |
|---|---|
| Woodpecker 8015-8GT-I | Lite Managed 8 x 10/100/1000 RJ45 Switch |
| Woodpecker 8015-8GT2GS-I | Lite Managed 8 x 10/100/1000 RJ45 Switch |
*Specifications subject to change without prior notice.
